变压器油色谱在线监测系统,【天正华意电气设备(朝阳市分公司)tianzh3611-79】以其先进的生产工艺、顶尖的生产设备以及雄厚的技术力量,为您呈现产品品质。您还可以拨打电话免费获取变压器油色谱在线监测系统样品。联系人:杨经理,地址:平度市平安路2号。

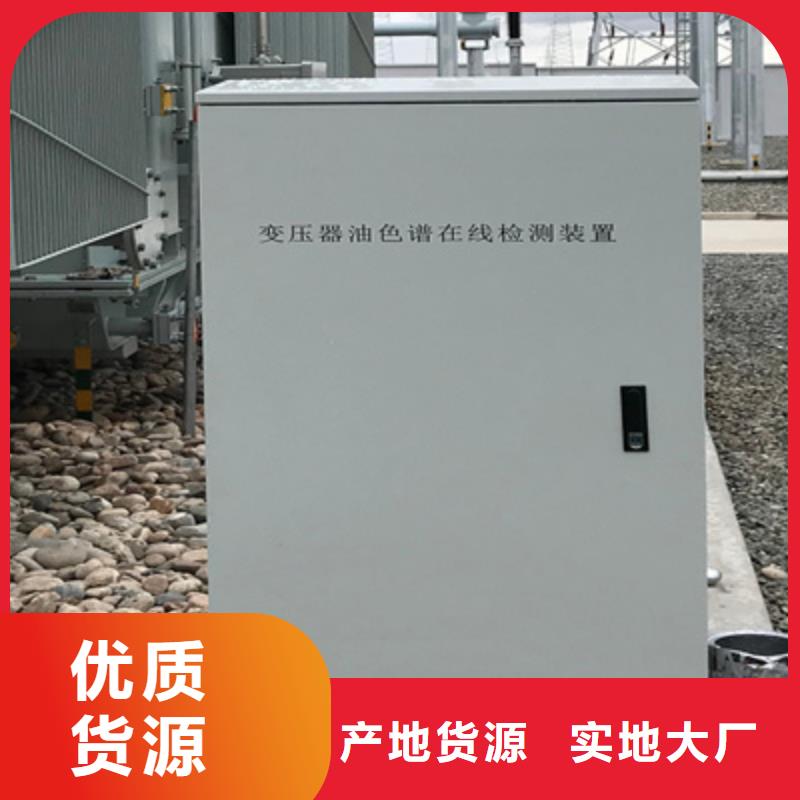

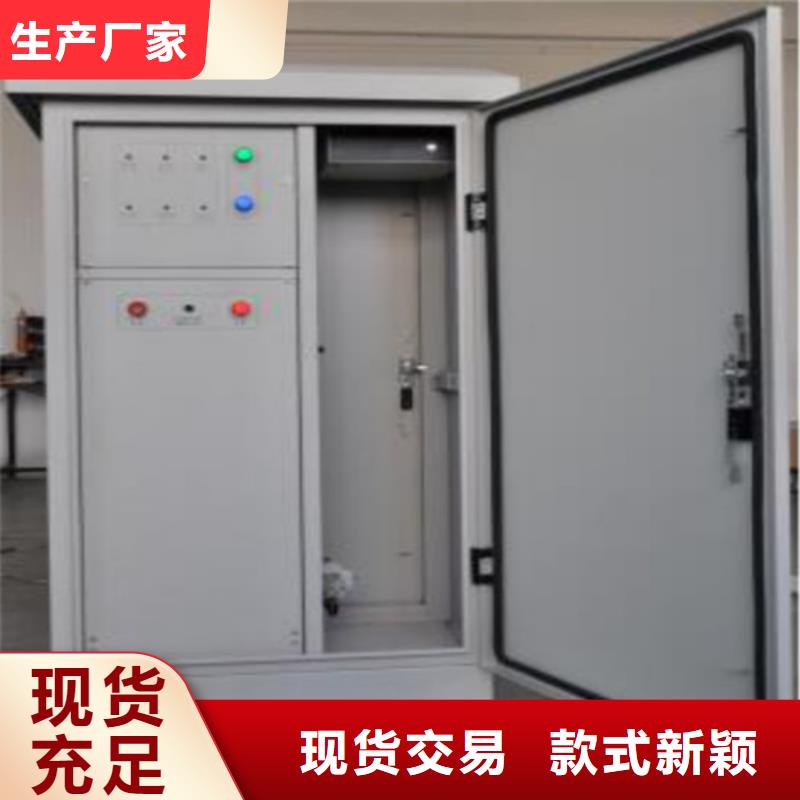

变压器油色谱在线监测系统光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台12、按独立项目配置N表示该项目安装现场数据采集器的台数。序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台N2循环油管紫铜管外径6mm米N＊303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个N＊24球阀不锈钢外径6mm，通径4mm个N5不锈钢减压器15-2.5kg/cm2个N6载气管不锈钢管外径3mm，通径2mm米N＊0.57载气纯净空气15L/瓶瓶N＊28网线屏蔽线箱N9系统软件光盘套N10产品使用手册本N11检验报告单份N12保修凭证份N非标配置1微水检测芬兰维萨拉TMM162套N非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。3光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台15.2安装要求1、基本安装要求 1）、通常情况下，采用异口方式实现变压器油从变压器本体至现场主机的闭路循环。

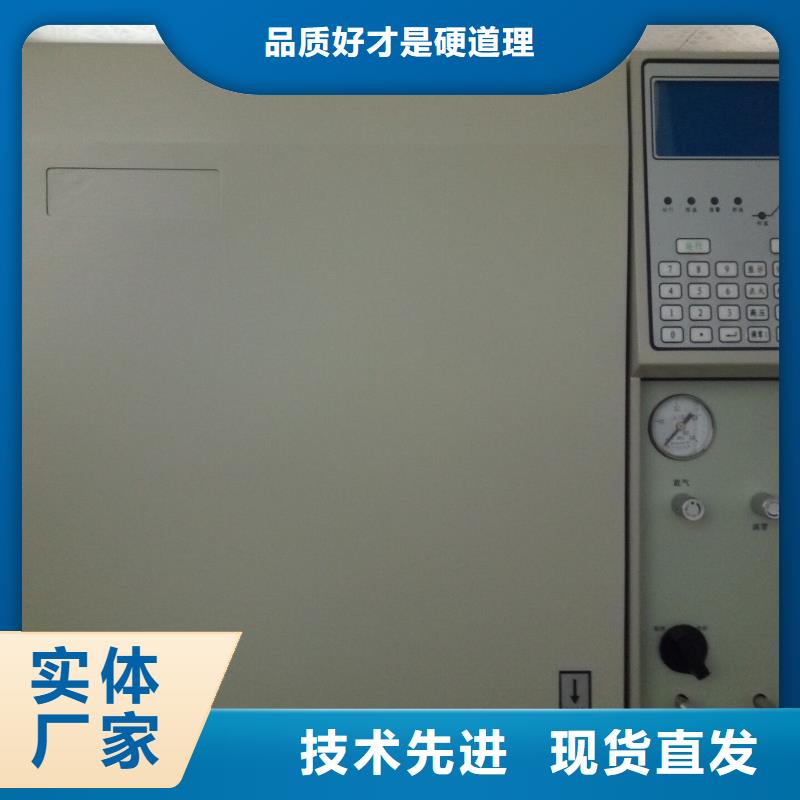

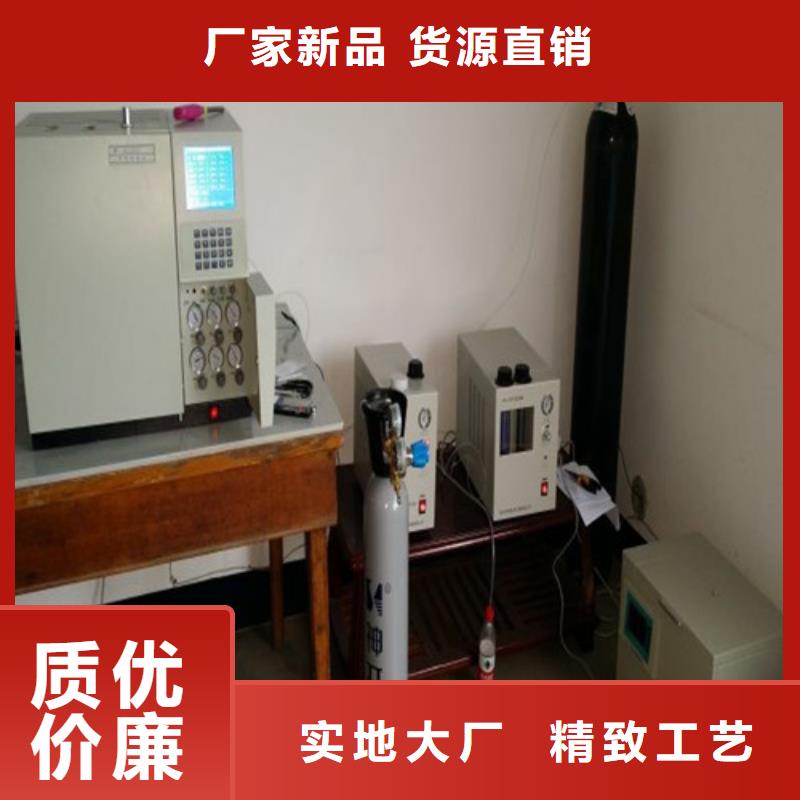

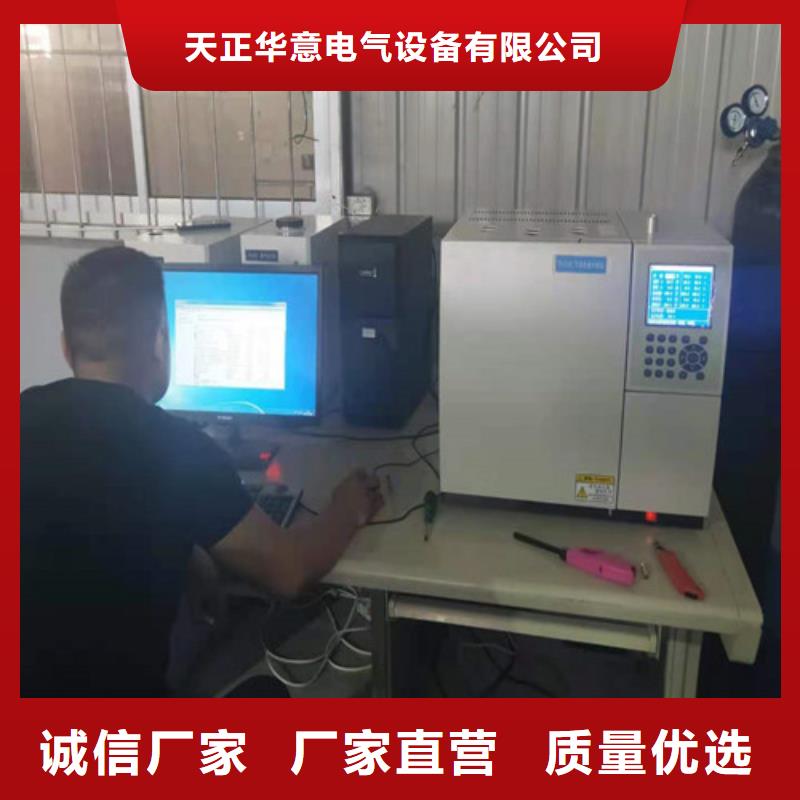

变压器油色谱在线监测系统 开箱检查按装箱单清点仪器和附件。第二章 仪器工作原理、结构及安装一、仪器工作原理绝缘油色谱分析仪是一种多组份混合物的分离与检测的分析工具。它是以气体为流动相，采用冲洗法的柱色谱技术。从结构上看，又是一个载气连续运行的自动记录仪器。其工作流程见图二。气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。图二 绝缘油色谱分析仪工作流程示意图二、仪器整机结构变压器油色谱仪由主机(包括进样、色谱分离、检测及电气、气路控制系统)、色谱数据处理机或工作站组成。主机分为：色谱柱室（包括进样和检测器）和气路、电气控制部分。1、气路变压器油色谱仪采用先进的气路结构，三柱三气路操作。气路流程可靠、灵活、易于扩展，基线稳定性好。基本气路为9路（其气路流程见图三），可扩展到21路。气路控制面板位于仪器整机右下侧（见图一仪器外型结构），图三 变压器油色谱仪气路流程图使用填充柱操作时：载气分为载气1和载气2，经稳压阀与稳流阀调节后分别与汽化室1和汽化室2连接，并有压力表指示。

变压器油色谱在线监测系统功能键说明系统运行主界面主要功能键有系统、操作、用户管理、局站设置、增加设备、设备、退出等。系统功能键主要涉及用户管理、局站设置、数据维护；操作功能键涉及增加、设备、报警列表。以下对各项功能做逐一说明。6.3.1用户管理用户管理是用户提供权限设置的功能设计。如图6.1。系统默认分配一个管理员权限的帐号，用户名：admin，密码：333，该账户为系统权限的帐户，不能，只能修改密码，管理员角色是系统权限的角色（admin帐号具有超级管理员角色），被分配给工程安装人员使用。如果用户名和密码都为空，则登录的用户被认为是管理员用户，该用户拥有管理员角色的权限。不同权限的用户登录本系统显示的操作界面会有所差别，本手册没有特别说明，以下的说明默认情况下都是以admin管理员身份登录而展开的。图6.4用户管理功能界面6.3.2局站设置本软件通过局站设置功能键定义受检变压器站的具体信息， 实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明说明受检变压器的添加。局站设置 数据维护数据维护主要实现数据的备份与还原功能。
