智能变电站光数字测试仪视频-智能变电站光数字测试仪(天正华意)覆盖地域广东省惠州市龙门|惠阳|潮州|河源|广州|湛江|梅州

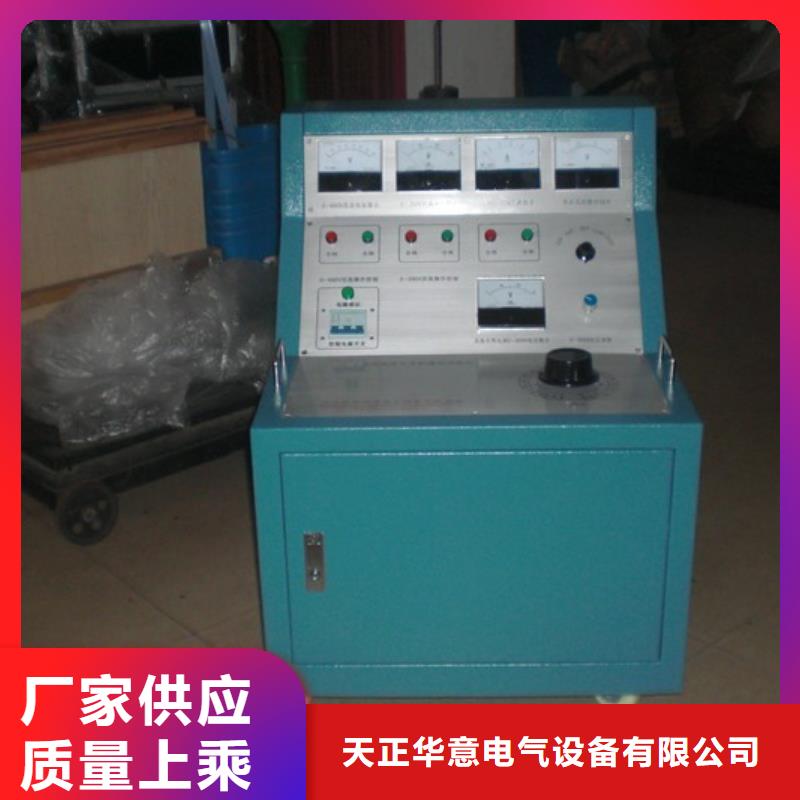

电器综合试验台,【天正华意电气设备(惠州市分公司)tianzh3611-79】专业生产定制各型号,优选原材,货源充足,可按需定制,投入大量资源进行创新研发,以满足市场的不断变化和客户的多样化需求。联系人:杨经理,地址:平度市平安路2号。

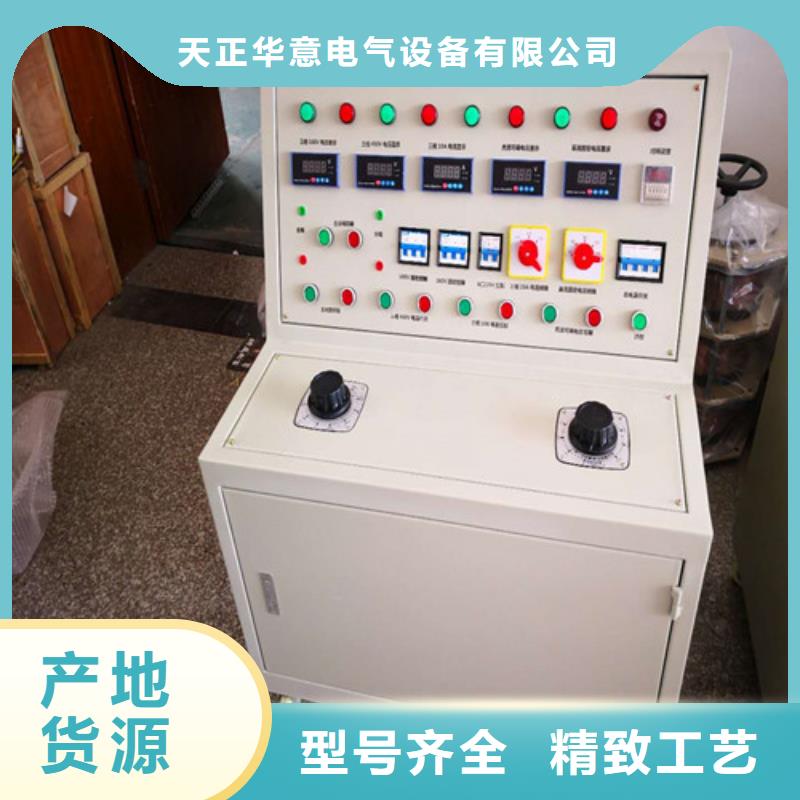

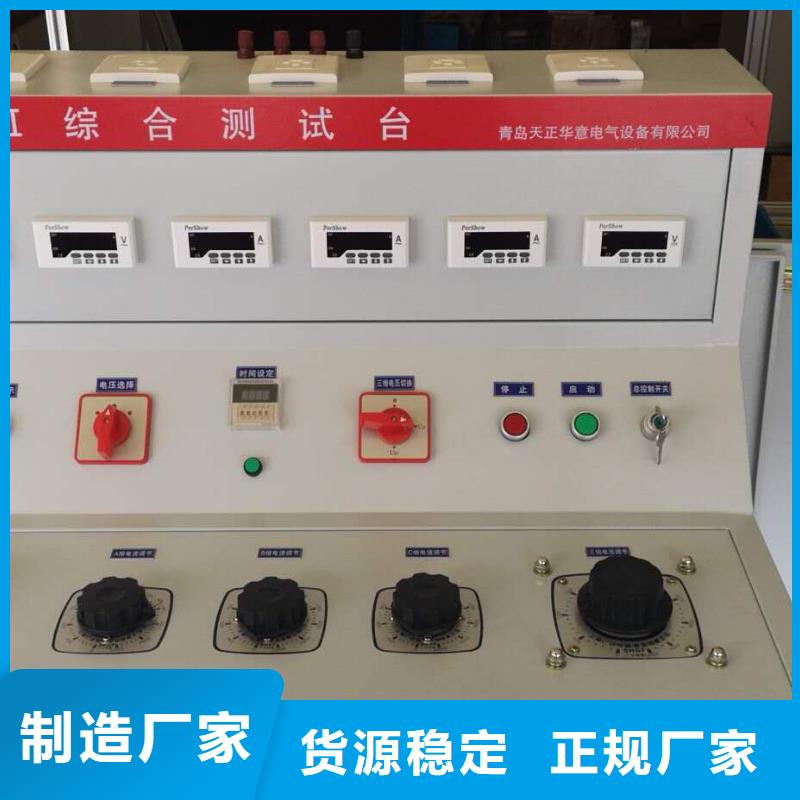

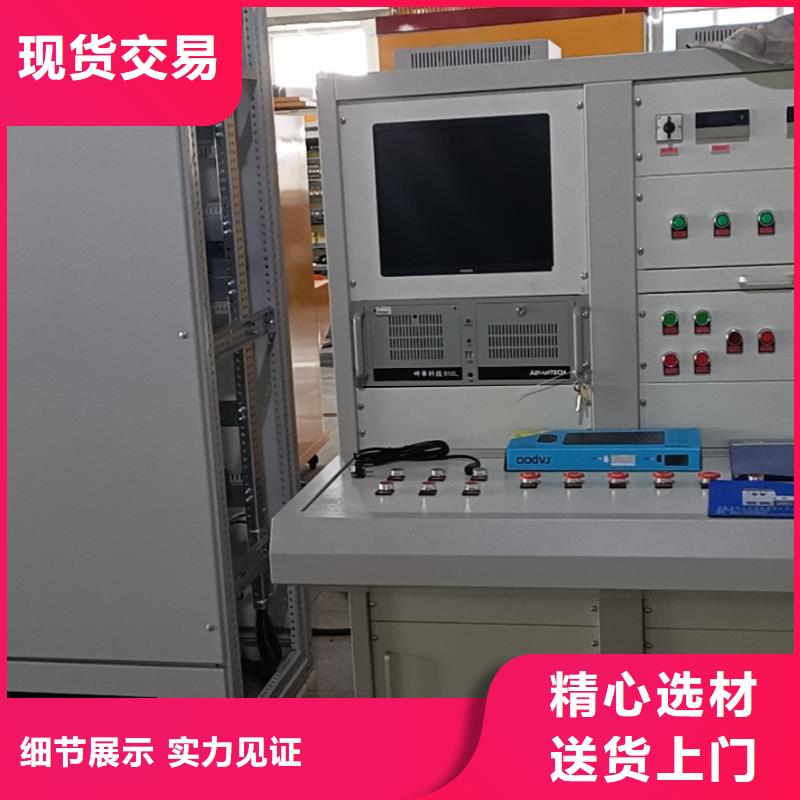

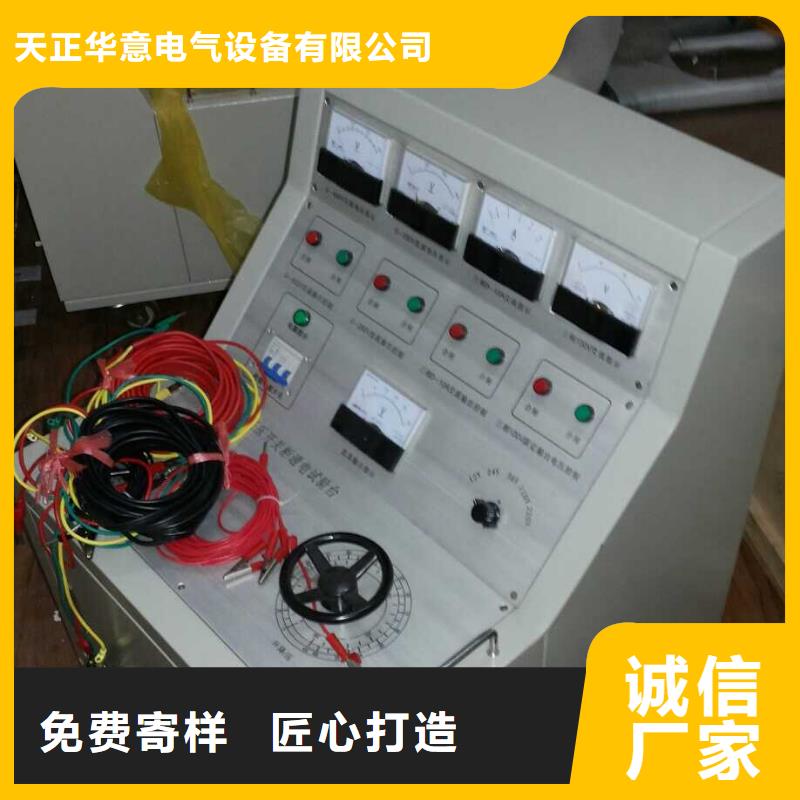

电器综合试验台试验台型号：TH-III型 ? 输入电源电压 3AC380/50HZ输入电源容量 15kVA电压输出范围 AC 0～400V； DC 0～120V电流输出范围 AC 0～1000A；DC 0～1000A时间测量范围 0.05S～999.9S(手动) ? 参考外形尺寸 2000×712×1350（长宽高）mm 一．技术标准1.《TB/T 2557-2006《铁路客车电气综合柜》中元器件的检测要求以及适用的版本的标准、行业标准、铁路总公司（原铁道部）技术规范。如标准出现矛盾则按标准执行或按双方商定的标准。三、技术要求1.电源：单相380V±10％，50Hz2.环境温度：-10 ~ 45℃　3.环境湿度：≤90％4.测试精度：1％5.本试验台能实现的功能: 测试电器元件直流空开、直流接触器性能测试；交流电压传感器线性度测试；直流电压传感器线性度测试；比流器线性度测试；在线绝缘检测装置线性度及保护输出动作测试；直流电源模块：空载、负载试验；直流电源模块：充电模块：空载、负载试验；触摸屏、PLC及扩展模块综合性能测试。

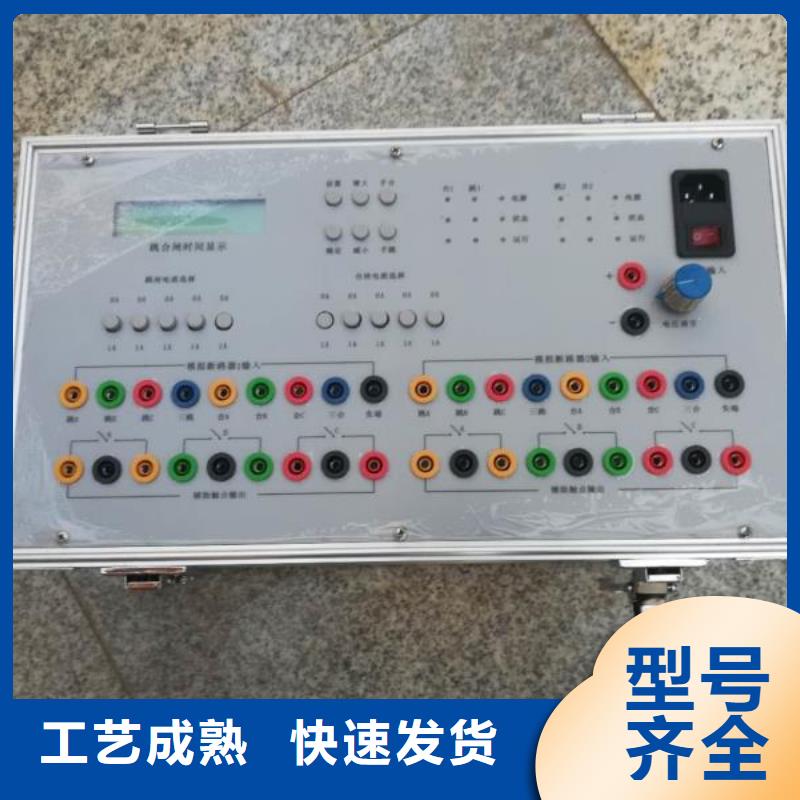

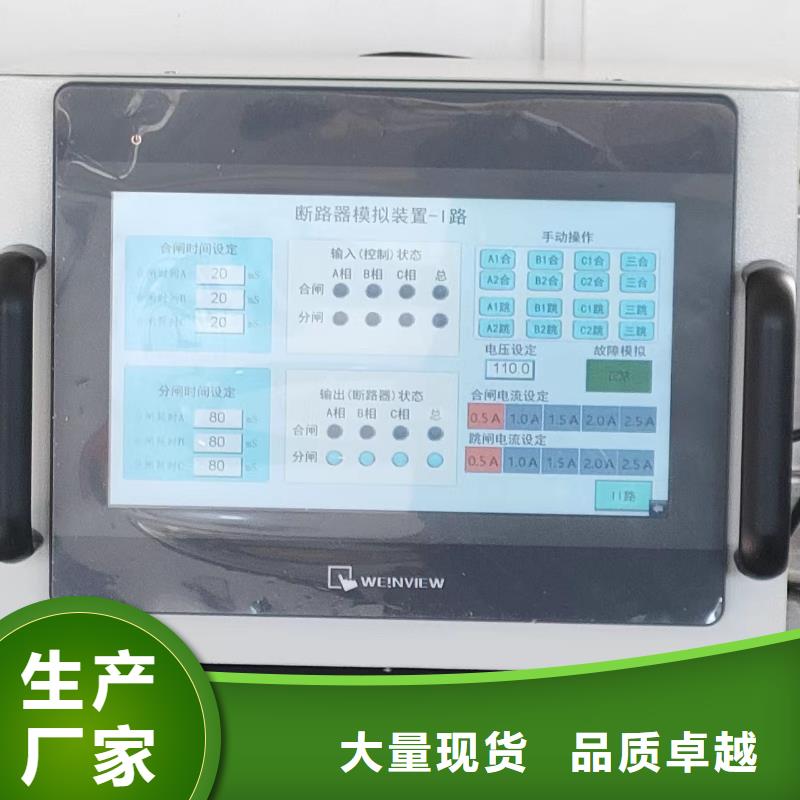

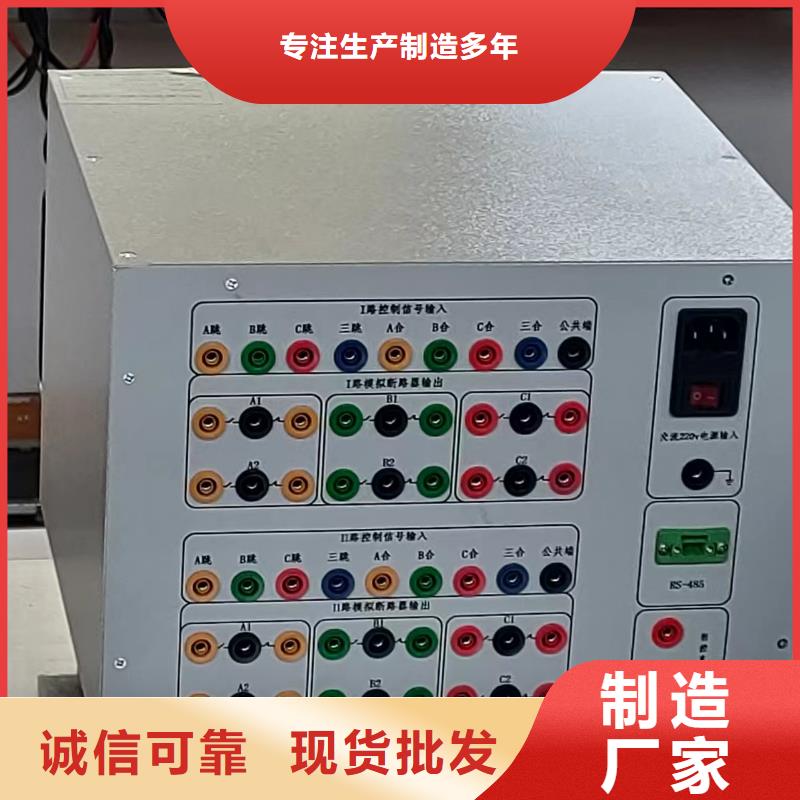

电器综合试验台外接电源输入为直流时合分闸输出为直流，外接电源输入为交流合分闸输出为交流。（六）当使用外接电源时合分闸输出端不能短路。（需在电源输入端或输出端加短路保护）（七）接线方法：首先将开关状态信号（5脚和7脚）夹在断路器断口上（或与断口状态对应的辅助开关上）；当需要检测辅助开关时（6脚和7脚）接对应的常开或常闭触点（软件中可设置）； 合闸（1脚）连接对应的合闸线圈，分闸（2脚）连接对应分闸线圈（电保持如接触器不接，悬空）；公共端对应负极；储能接储能电机(没有储能的不接，如电保持可不接)。五、操作方法：1、开机显示：开机后系统显示如图4图4 图52、时间次数设置：次使用时需要对参数进行设置，按“↑”“↓”选择“参数设置”，再按“确定”键，如图4。按“↑”“↓”选择“时间次数”，再按“确定”键，如图5 。图6 图7按“确定”键移动光标，按“↑”“↓”键调整数字大小，如图6。一直按“确定”退出并自动保存设置，设置好参数后系统自动保存断电不丢失。设置输出时间的目的有两个，1、是为了防止当辅助触点转换不到位时分合闸线圈长时间带电。2、当超出所设置的输出时间，还没有分闸或合闸，进行拒分拒合错误判断。输出时间如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。

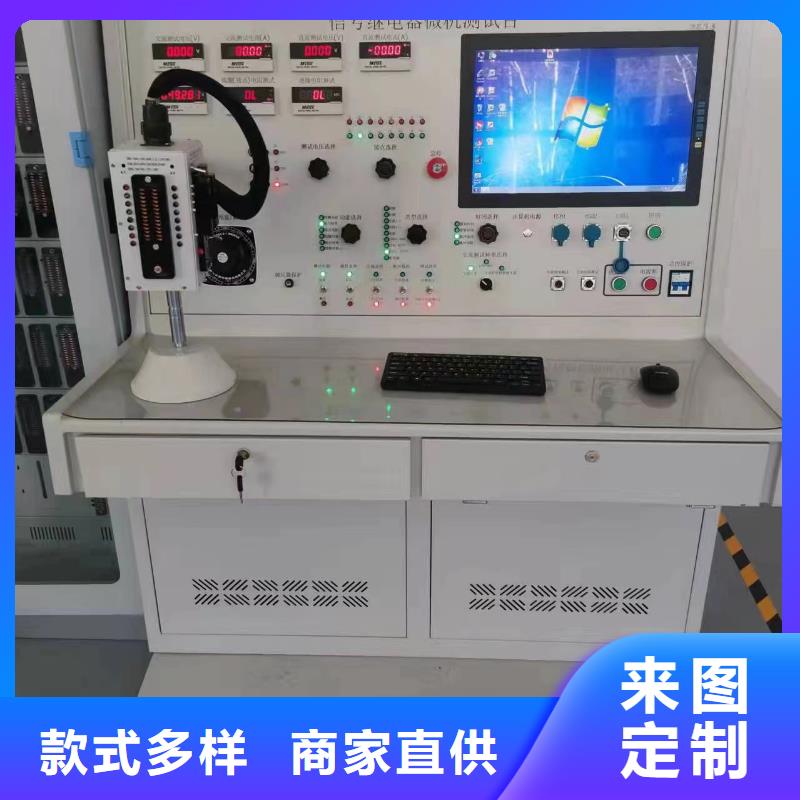

电器综合试验台系统构成：1.信号继电器综合测试台主机 1台2.继电器测试座1套3.打印机1台4.测试盒1套5.控制电脑（主机、液晶显示器）1台6.测试台外形尺寸 900×1100×1200（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.测试环境温度：-5℃~＋40℃相对湿度：不大于90％（＋25℃）3.严禁工作在振动或强磁干扰场所。4严禁工作在有导电尘埃/纤维的场所。5严禁遭受雨水、湿气、高温。四、适用范围：（一）测试继电器的品种、型号。1）无极继电器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）无极缓放继电器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）无极加强接点继电器：JWJXC-480、JWJXC-30004）无极加强接点缓放继电器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有极继电器：JYXC-660、JYXC-2706）有极加强接点继电器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏极继电器：JPXC-1000、JPXC-H2708）整流继电器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）单闭磁继电器：JDBXC-550/550、JDBXC-110010）时间继电器：JSBXC-850、JSBXC-820、JSBXC1-85011）电源屏无极加强接点继电器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）电源屏整流继电器：JZXC-）电源屏整流加强接点继电器：JZJXC-100、JZJXC-720014）交流继电器：JJC15）交流加强接点继电器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）传输继电器：JCZC5-140、JCZC5-15017）发码器：FJ-1、FG-418）交流灯丝转换继电器：JZCJ、JZSJ-0.16、JZSJC、JZSJC119）根据用户提出的其它继电器技术要求。
