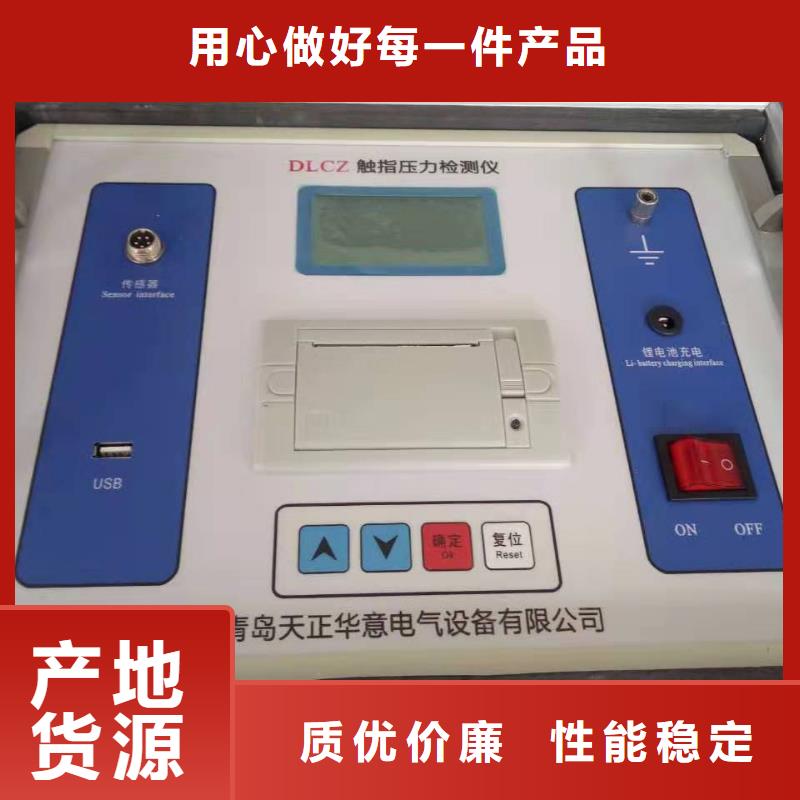

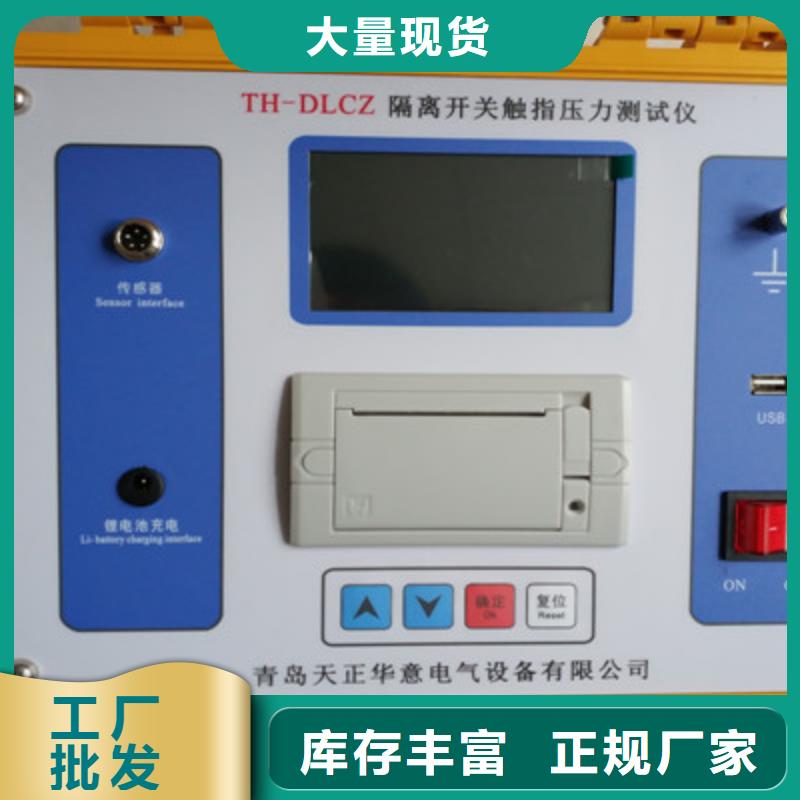

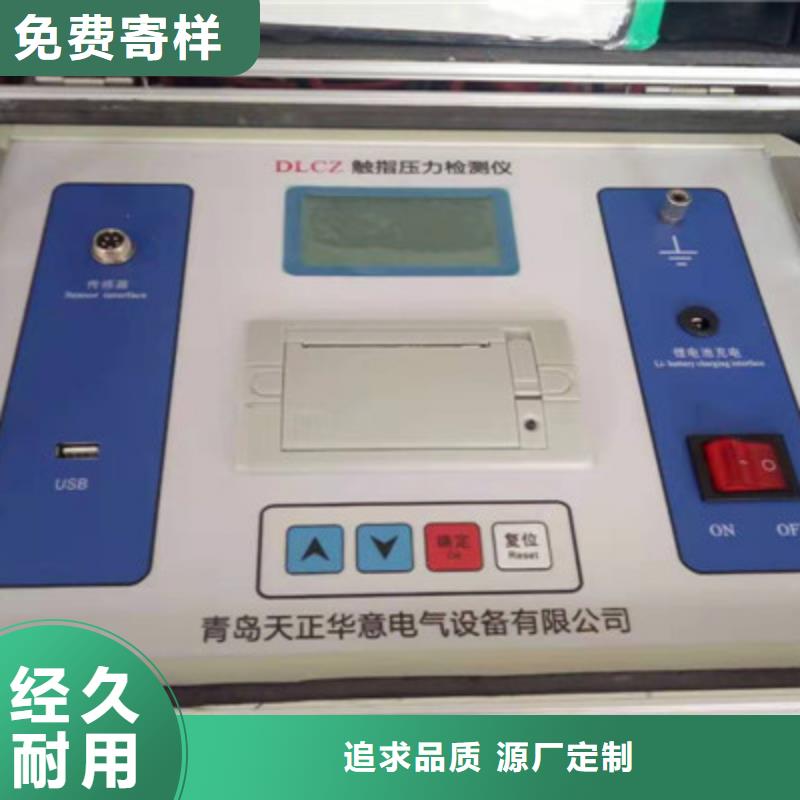

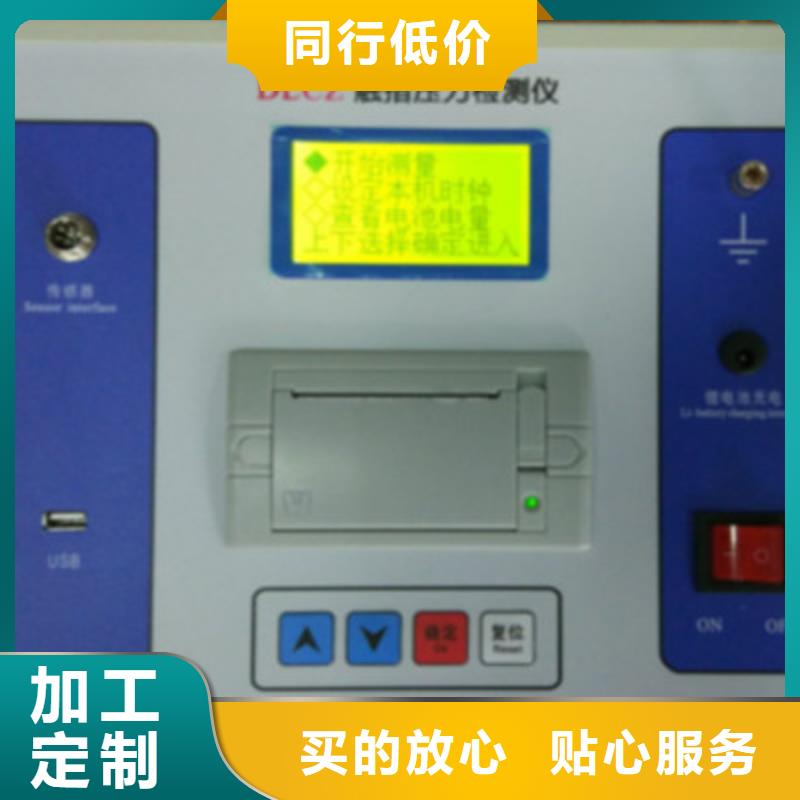

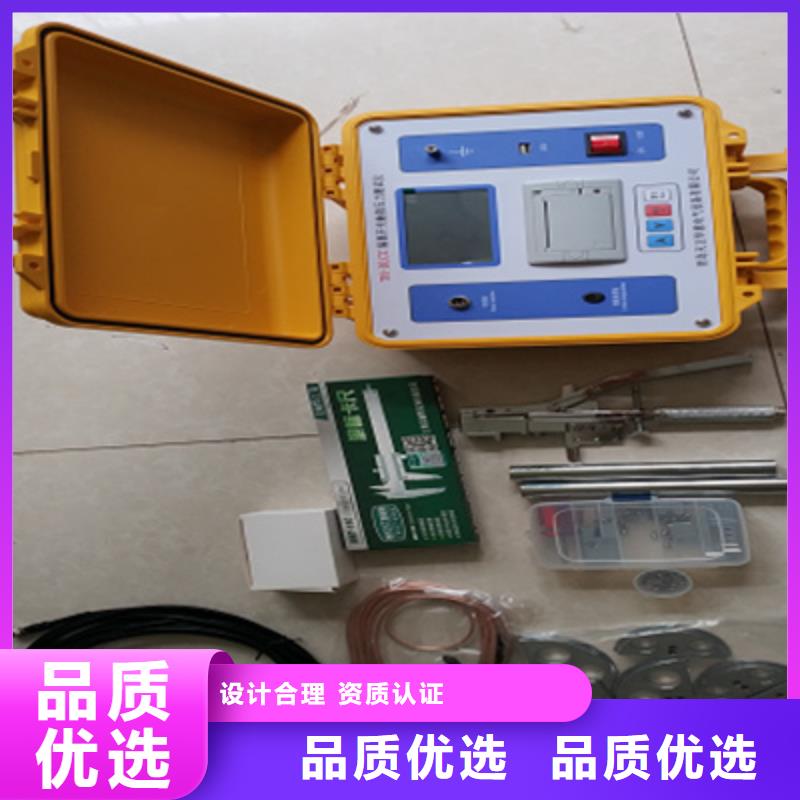

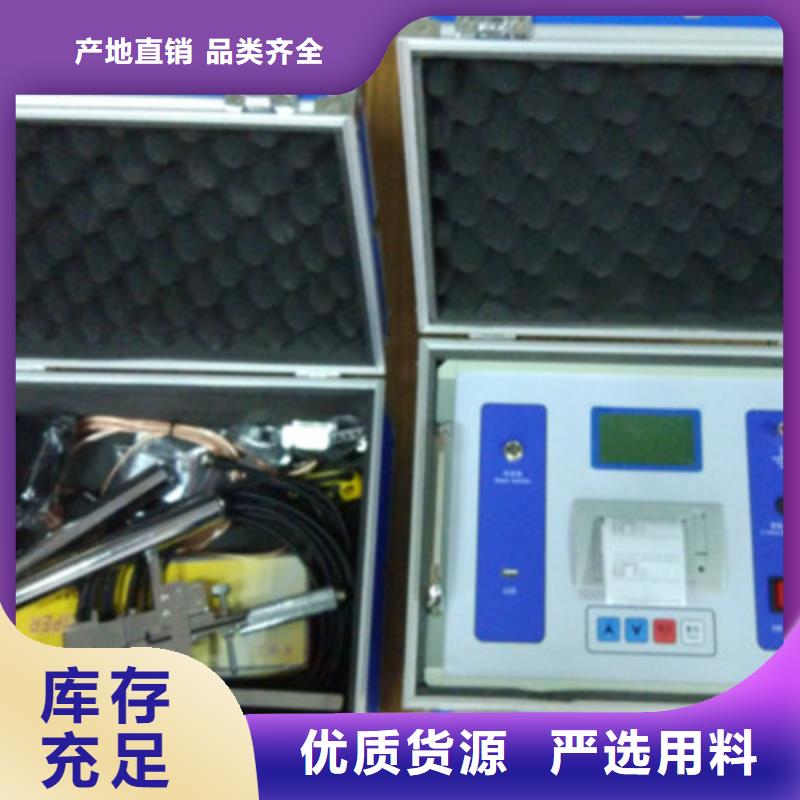

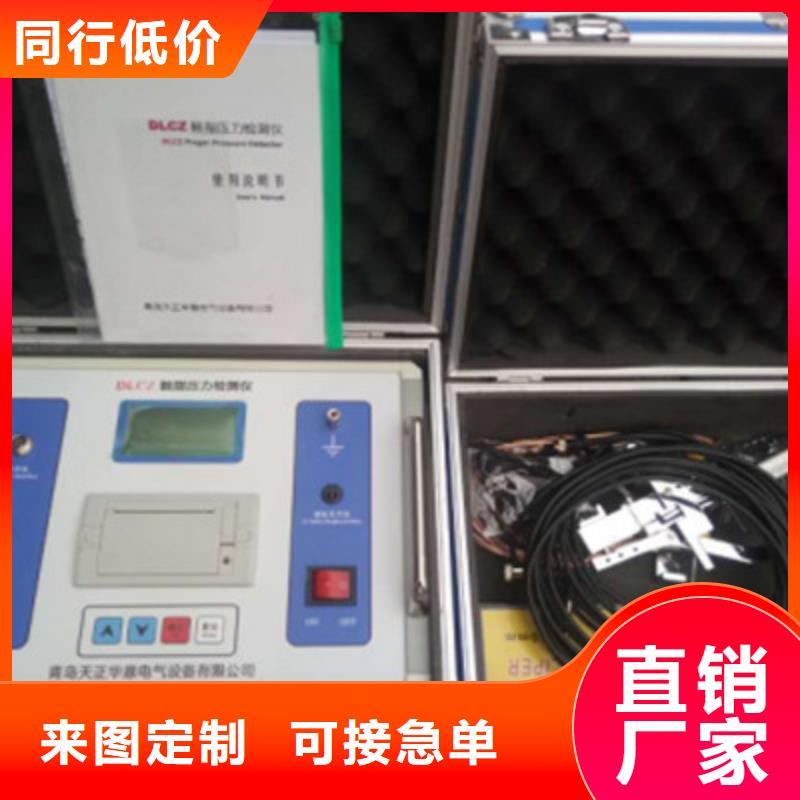

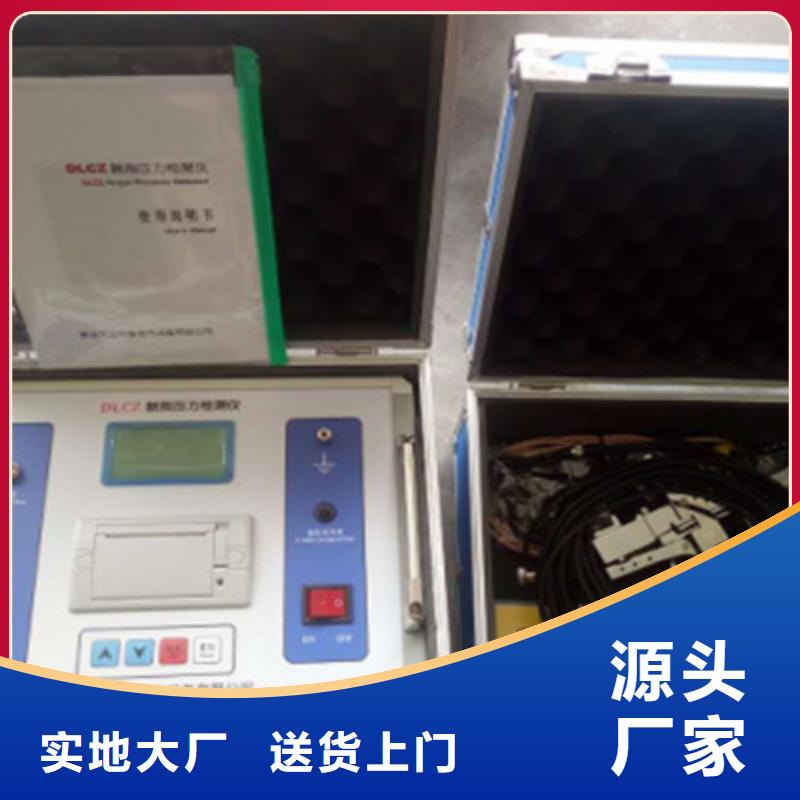

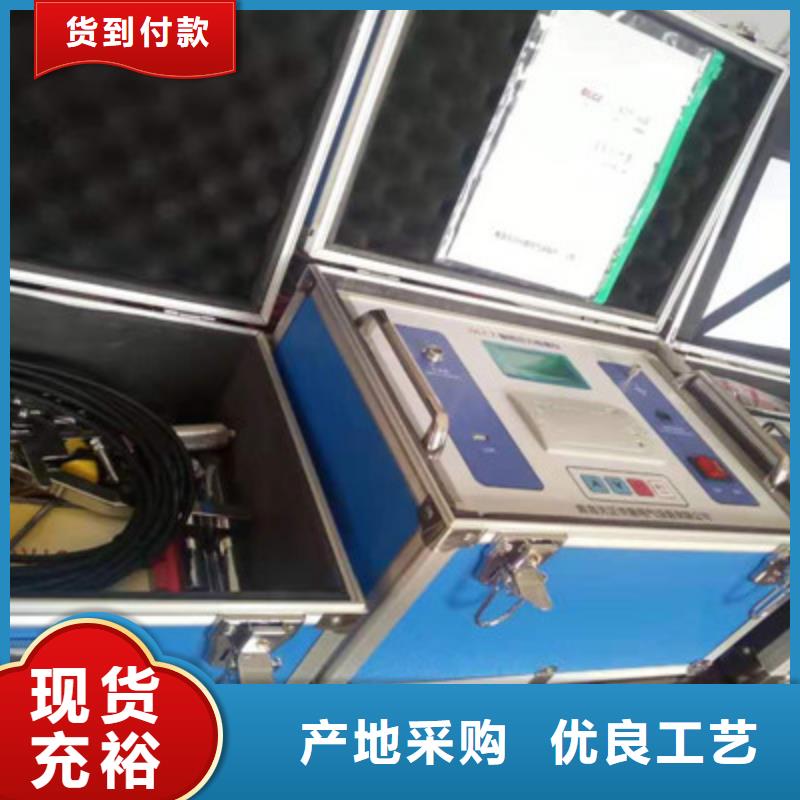

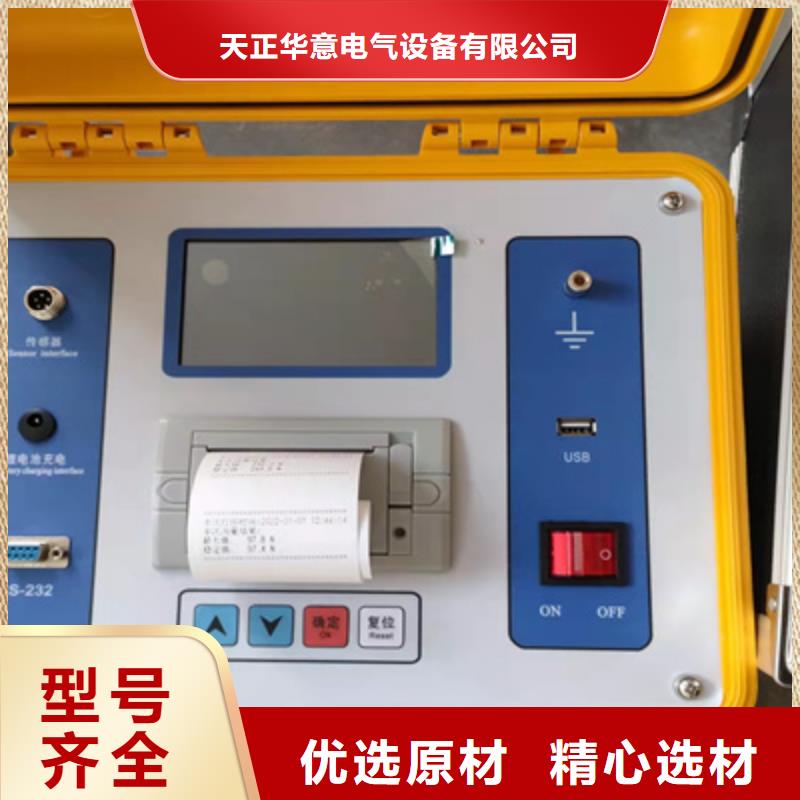

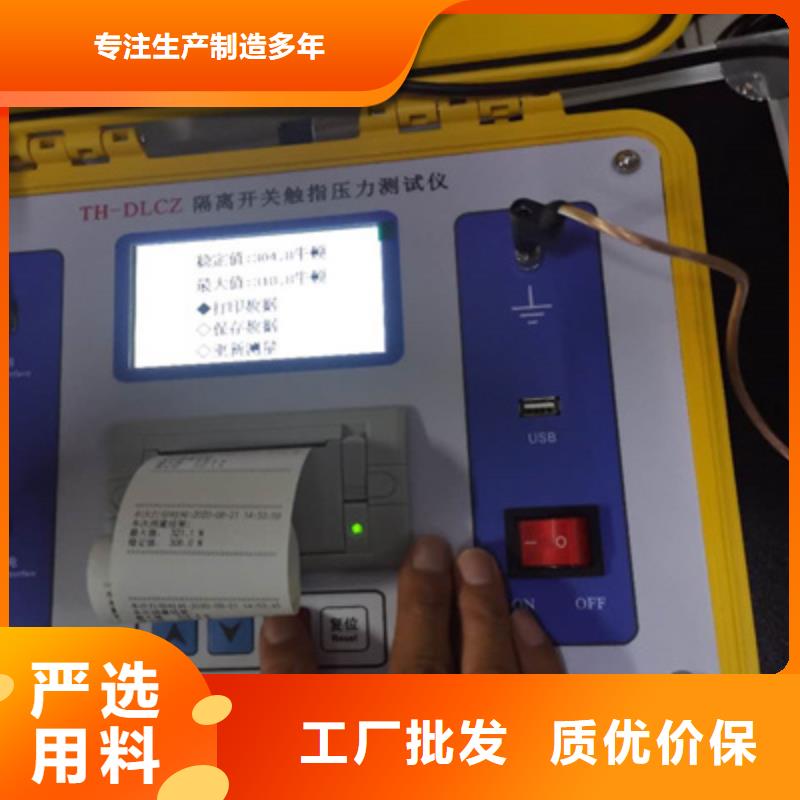

隔离开关触指压力测试仪 面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②充电接口 内部锂电池充电接口③USB接口仪器升级接口/联机接口④液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱⑤面板微型打印机打印测试报告及图谱⑥ 功能按键块 上、下移动光标或增、减当前光标处数值⑦传感器接口[确定]选择当前菜单或确认操作[复位]仪器复位传感器接口⑧电源插座开关输入电源AC220V±10％ 50Hz±10％ 1A四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量，见图2） 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意连接好接地线和传感器信号线，

隔离开关触指压力测试仪测量操作(特别注意:接通和断开传感器之前,请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

隔离开关触指压力测试仪 仪器使用及操作4.1开关柜梅花触头压力传感器介绍开关柜梅花触头压力传感器参数如下所示：序号 型号 传感器外径(mm) 量程（N） 适应梅花触头规格 梅花触头内径（mm） 正常测量值范围（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作说明4.2.1开机界面按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸：Φ35 D49标准尺寸：Φ49D55标准尺寸：Φ55 D79标准尺寸：Φ79D109标准尺寸
