变压器测试台,【天正华意电气设备(厦门市分公司)tianzh3611-79】性价比高,服务周到,是你购买变压器测试台不错的选择,欢迎全国友人来场参观洽谈,真诚与您合作。联系人:杨经理,地址:平度市平安路2号。

变压器测试台概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。二、标准及要求2.1 提供的变压器综合测试台的技术条件，均符合和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。GB 1094.1——1996 电力变压器 第1部分：总则GB 1094.2——1996 电力变压器 第2部分：温升GB 1094.3——1996 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10——2003 电力变压器 声级测定GB/T 6451——1999 三相油浸式电力变压器技术参数和要求GB 1094.11——2007 干式电力变压器GB/T 10228--2008 干式电力变压器技术参数和要求GB/T 15164——1994 油浸式电力变压器负载导则GB/T 507——2002 绝缘油 击穿电压测定法2.2外观检查对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。2.3电气试验项目以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：序号 试验项目 出厂试验 现场试验1 电力变压器空载特性试验 √ √2 电力变压器负载特性试验 √ √3 电力变压器工频耐压试验 √ √4 电力变压器直流电阻试验 √ √5 电力变压器变比组别误差试验 √ √6 电力变压器倍频耐压试验 √ √7 电力变压器温升试验 √ √三、系统配置甲方采购乙方所生产的设备试验对象必须满足如下要求：■110kV主变变压器和特种变压器， 容量20000kVA及以下； （半电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量50000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量35000kVA及以下； （全电流）甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为8％以内，电压等级为■高压侧110kV～ 35kV～10kV等。■低压侧：0.1kV～11kV。

变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

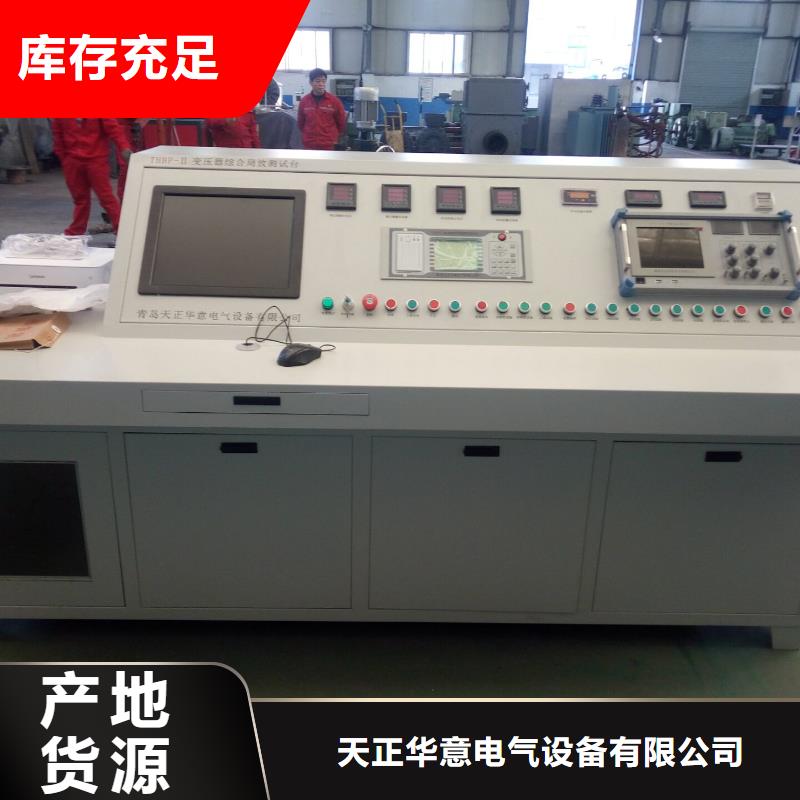

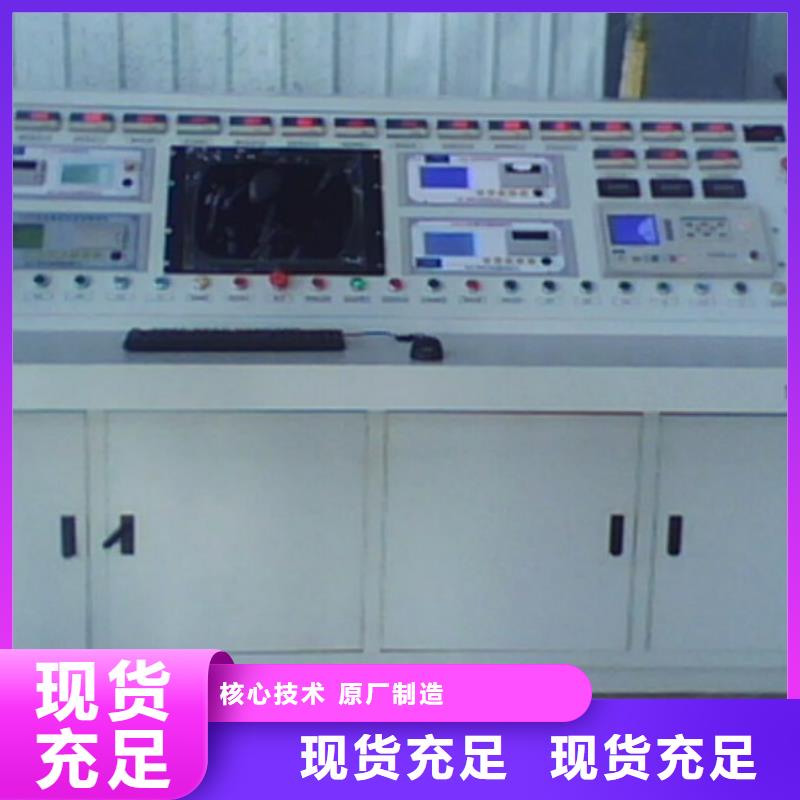

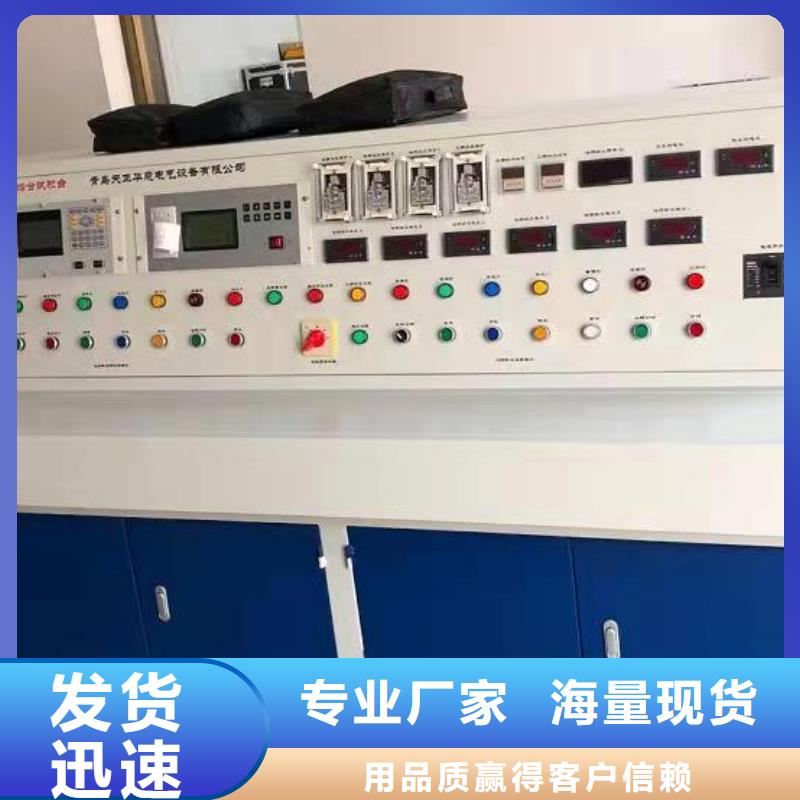

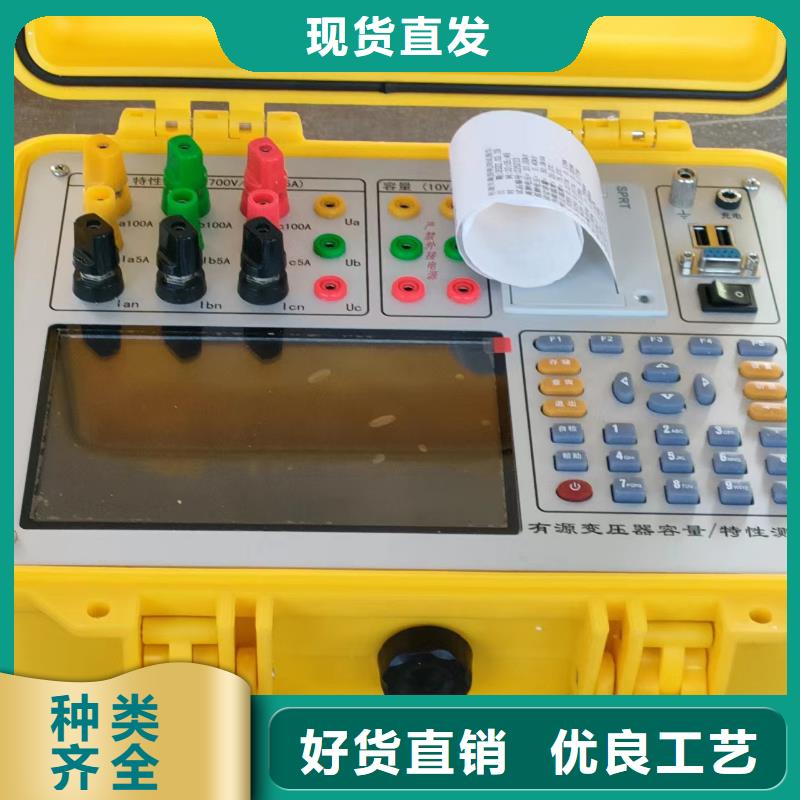

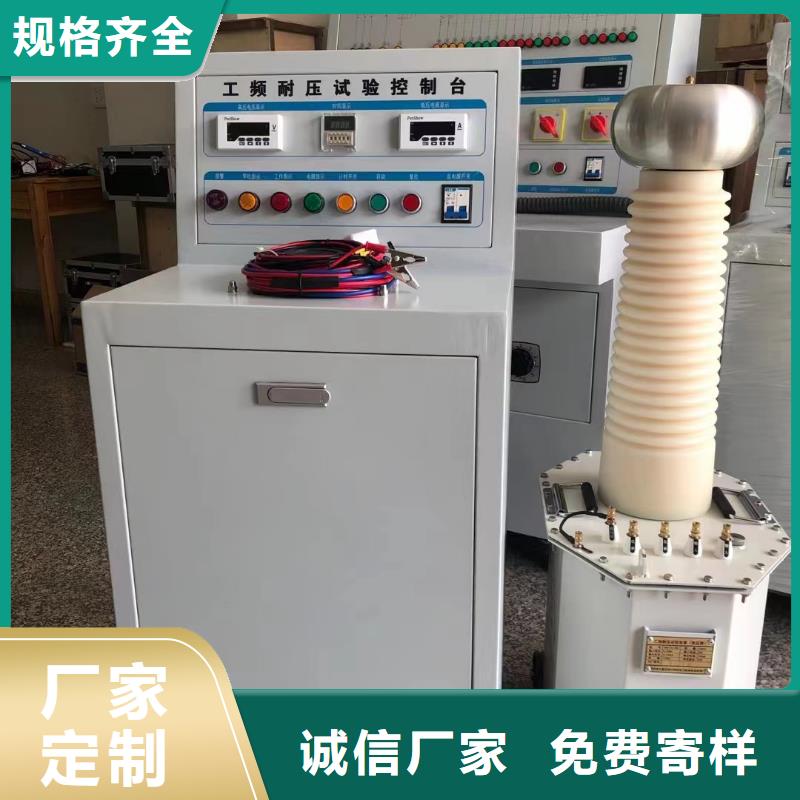

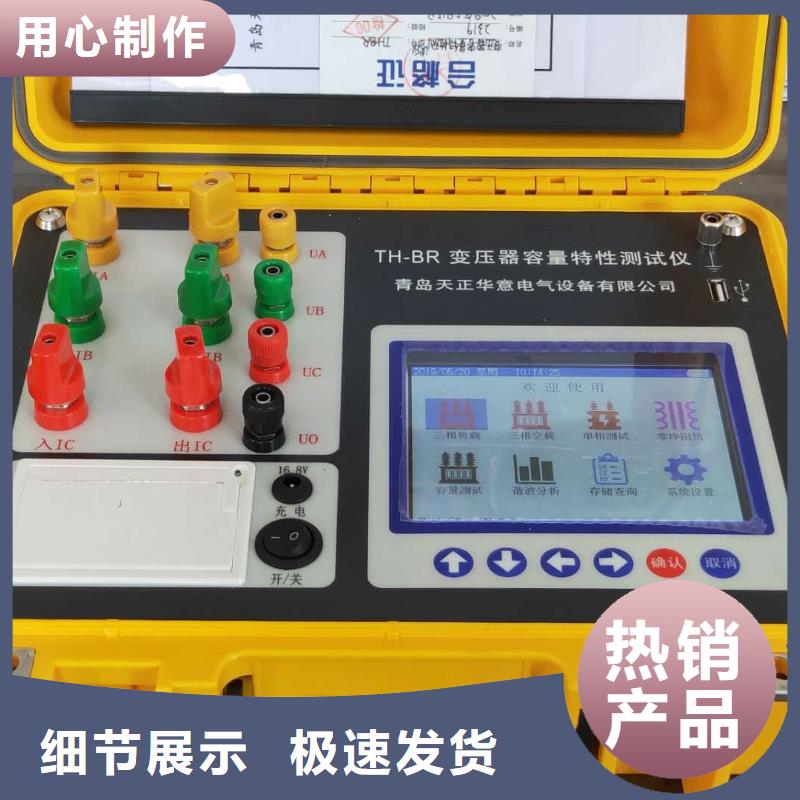

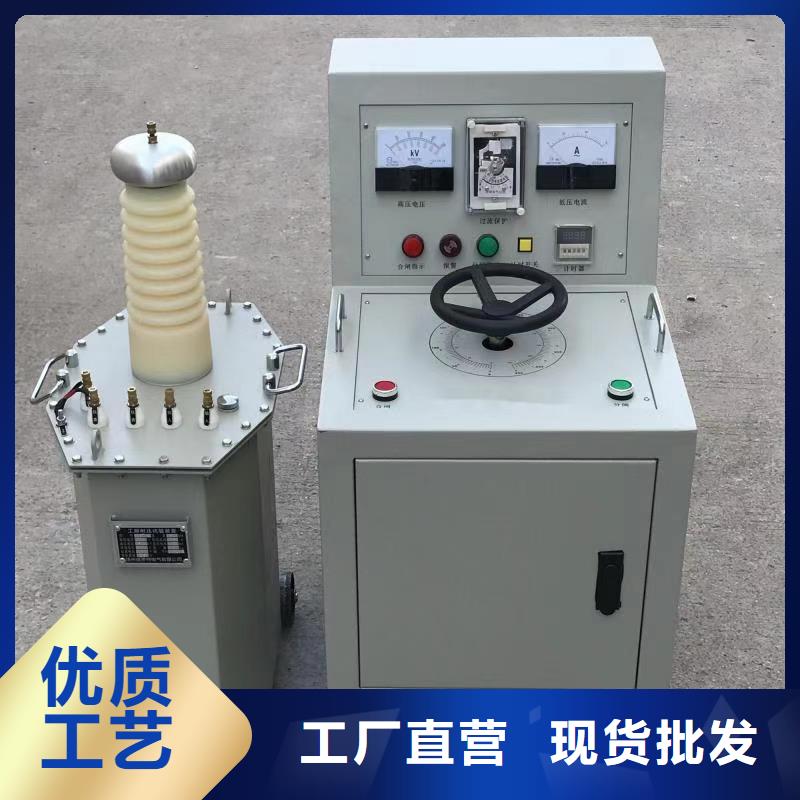

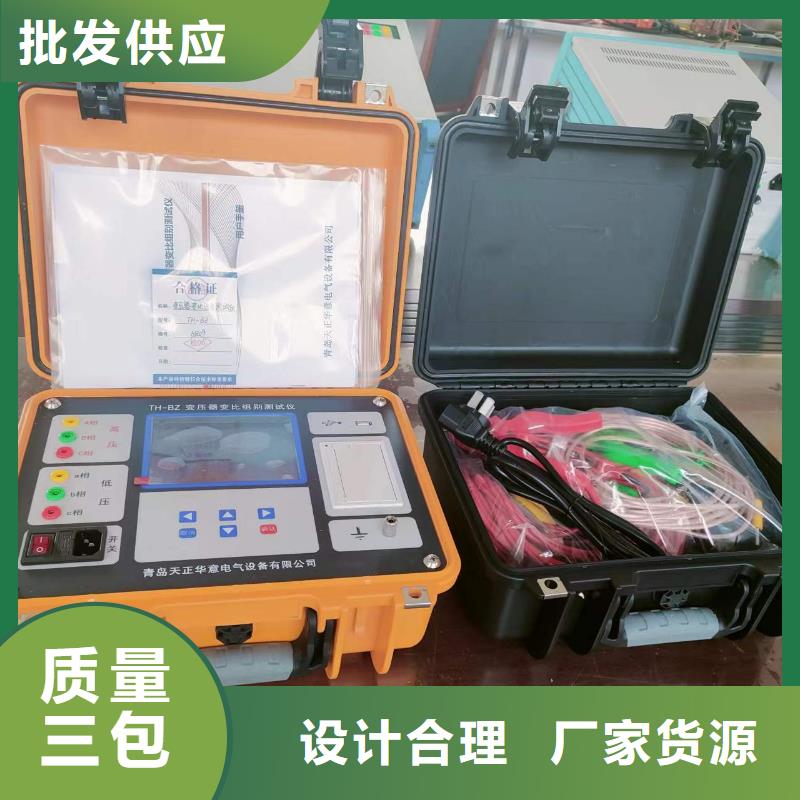

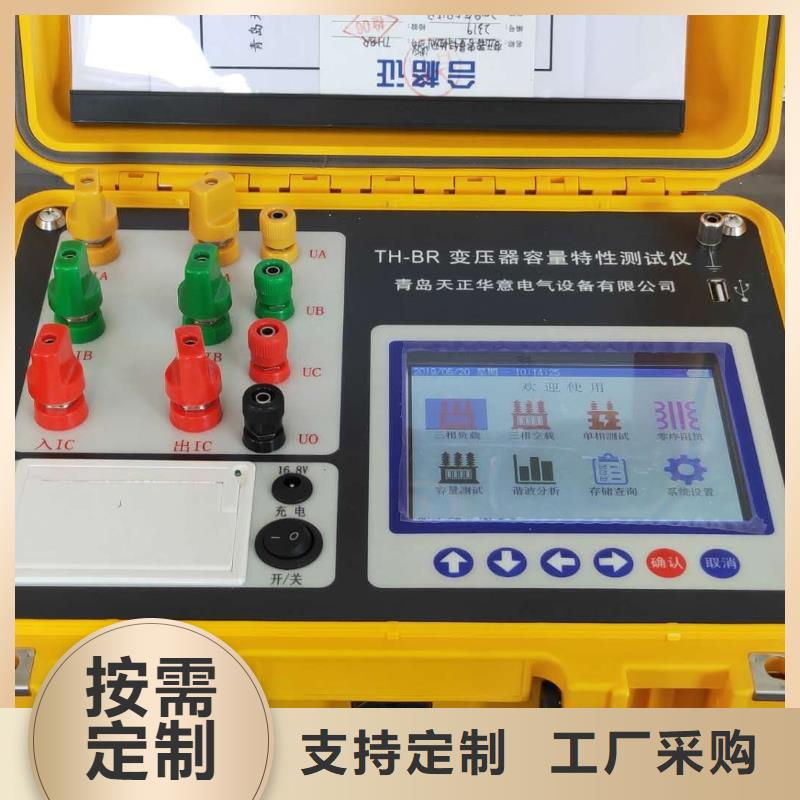

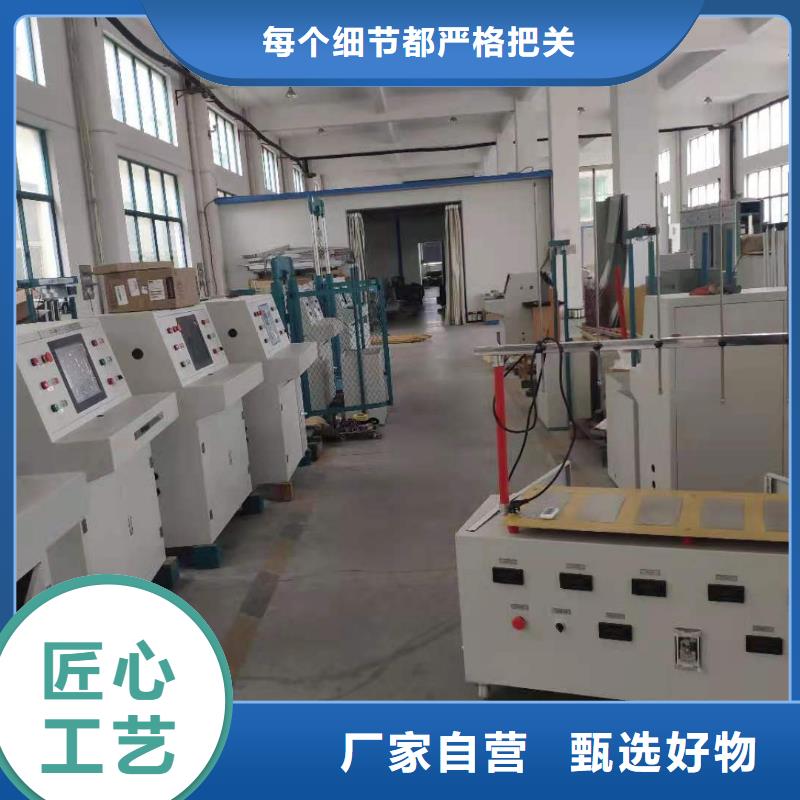

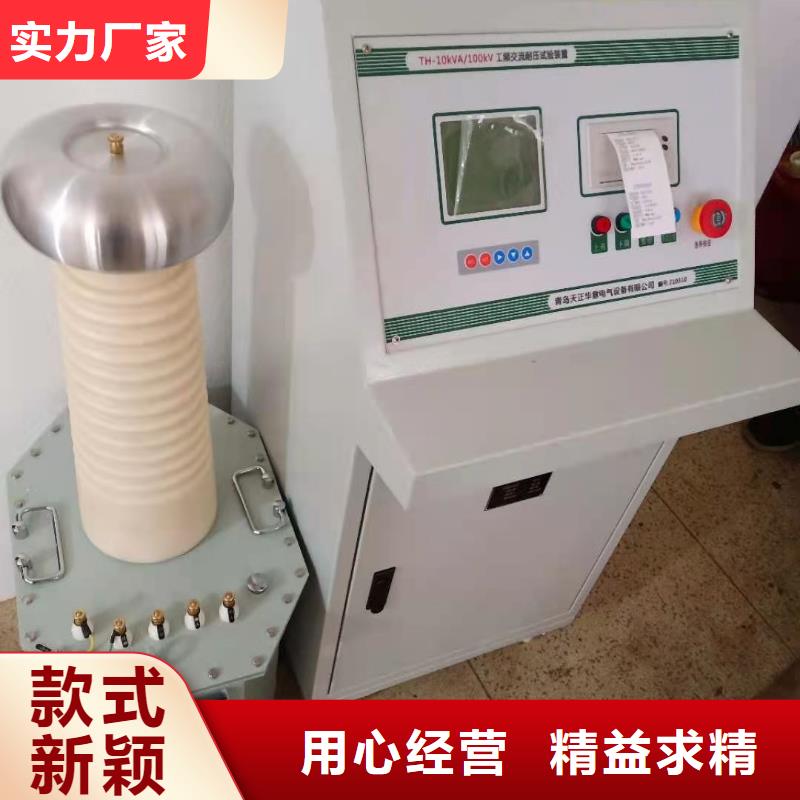

变压器测试台图片仅供参考这是全自动 手动没有电脑及打印机设计前言1．数据监测采用国际标准的全数据监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心。2．系统保护采用硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。3．本系统采用三表法试验原理，互感器为三只0.05级的单相独立系统，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。4．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。5．本系统电压等级设定为10kV，变压器的修理之后的大修出厂试验。6．本系统也可以进行变压器谐波分析试验。（空负载特性测试仪具备此功能）。章项目概况1.1甲方采购乙方所生产的设备试验对象必须满足如下要求：■10kV普通配电变压器和特种电力变压器，容量三相1000kVA及以下。1.2甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为4.5％以内，电压等级为■高压侧10kV等。■低压侧：0.1kV～0.4kV。1.3甲方采购乙方所生产的设备试验对象必须满足如下被测试品容量要求：■高压侧电压等级10kV容量1000kVA及以下的试品。1.4甲方采购乙方所生产的设备试验对象必须满足如下被测试品以下试验项目的要求：1.4.1例行试验（部分）■变压器空载电流百分比及空载损耗试验；变压器短路阻抗百分比及负载损耗试验；■
