真空度开关测试仪,【天正华意电气设备(眉山市分公司)tianzh3611-79】生产的真空度开关测试仪质量好价格低,现货提供,如果您对我们的真空度开关测试仪感兴趣或有任何疑问,请随时与我们联系。以下是我们的联系方式：联系人：杨经理,地址：平度市平安路2号。

真空度开关测试仪仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。界面⑤选择执行“保存”命令可保存当前液晶显示的数据,选择执行“打印” 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面。 6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书,以免误操作八、注意事项1．仪器外壳应可靠接地；2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；3．请正确选择真空管的管型；4．测试过程中，高压输出端会输出约30KV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离),磁场电压输出端输出约1800V高压,请注意!

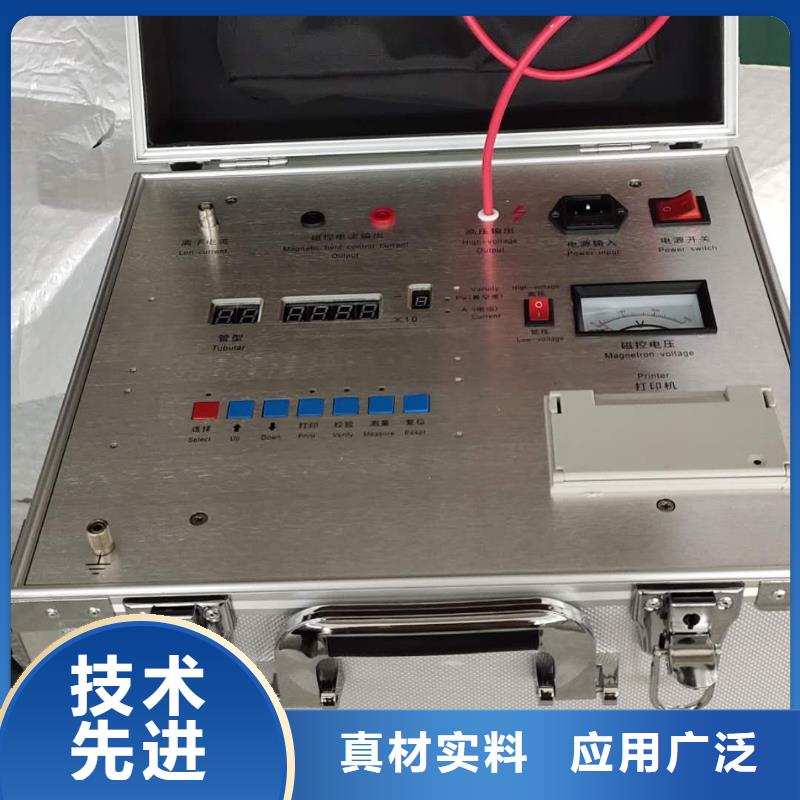

真空度开关测试仪选择参数5，显示器检查：此时，显示器逐笔点亮，六位一致不多笔画少笔画。检查完毕需按【复位键】。选择参数6，启动高压：这时，高压指示灯亮，高压产生，显示器后四位显示高压值，单位是万伏。做该项检查时，注意高压线位置，以免发生危险。3.2.5选择参数7，内部数据存储器检查：仪器内计算机对内部数据存储器进行严格检查，显示器显示出正在接受检查的单元的地址，若出错，则计算机停止检查，显示器的值即是出错地址。单元编号以8000H—9FFFH，当接近9FFFH时，按住上下键，则检查结束时，退出该项检查，反之，则重复检查。3.3管型选择3.3.1测量时，首先确认真空泡管型。参照说明书内附录一或附录二。将真空泡管型对 应的曲线号输入仪器显示窗口管型内。3.3.2若说明书中没有标明所测量的管型时，可于现场量出真空泡直径（外径），寻找对应的曲线号即可。应注意的是测量时尺寸尽量相近，并且接线方式相同。3.3.3 使【选择键】有效，然后用↑键↓键调整管型参数，调出所需的曲线号（详见第二章仪器介绍/性能特点/第三节）3.3.4如果没有可代用的参数，则可使【校验键】有效，这样可直接给出电离电流，一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。3.3.5被测管型是10KV以上选用选择开关位，10KV以下选用选择开关低档位。3.4 测量3.4.1管型确定后，按下【选择键】退出选择，按下【测量键】。

真空度开关测试仪使用方法?（1）连线：将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空（如图所示）。 注意：使用前仪器必须良好接地！ 线圈与高压输出端应留有足够距离。检查连线正确后便可开机。（2）开机：将仪器的电源开启后，显示屏显示菜单如下图：（3）管型选择：测量时，首先选择管型，仪器内已存入多种管型，具体参数见附录表格。按[选择键]，使[←]指向选择测试管型，按[确认键]，用［＋键］或［－键］调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替. 如果没有可代用的参数，则可按[选择键]使[←]指向“A”，这样可直接给出电离电流，一般来说。电离电流（A）较真空度（Pa）小2个数量级。（4）检验仪器功能该功能厂家用于调试仪器，用户可以不关心。（5）测量按[选择键]使[←]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。仪器内计算机执行测量步骤如下：启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流＋电离漏电电流→扣除漏电电流→电流转变成真空度值→显示、打印。若测量电离电流，则显示电流值。
