交流采样现场校验仪:【天正华意电气设备(中山市分公司)tianzh3611-79】是专业生产交流采样现场校验仪的较大规模企业,库存充足,发货及时,联系人:杨经理,地址:平度市平安路2号。

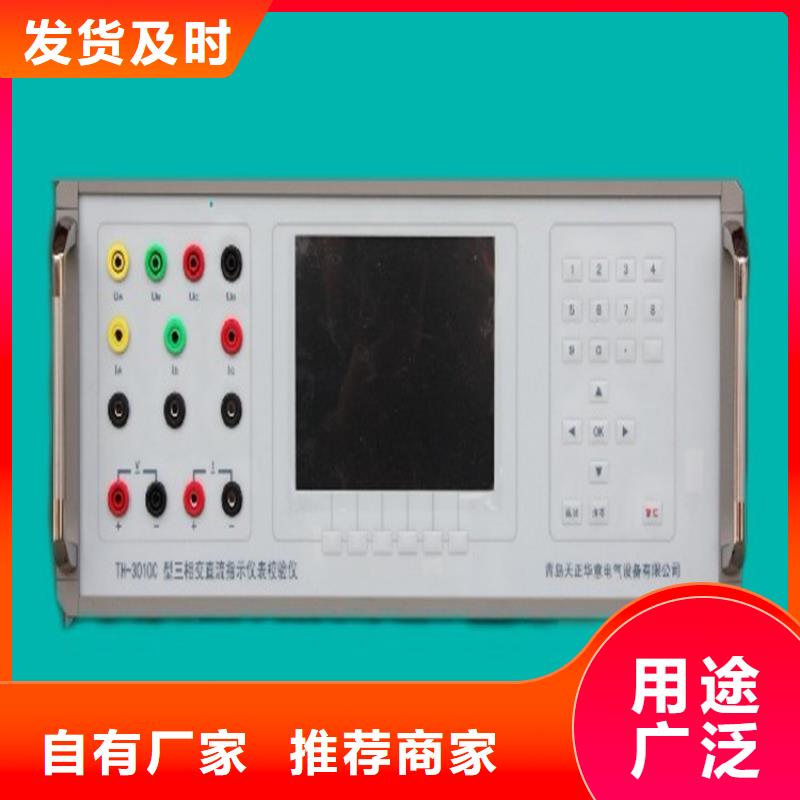

交流采样现场校验仪 三相交直流标准源，是根据标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表，交/直流电流表，功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器、功率继电器进行校验检定。二、本校验仪技术指标符合：JJG597—05交流电能表检定装置规程SD 111—83交流仪表检定装置校验规程SD 112—83直流仪表检定装置校验规程三、主要特点：1、数字调频、调相、调幅、智能化设计、操作由键盘控制；2、电压、电流输出具有恒压、恒流特性，定频、定相功能；3、多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；4、直流输出与交流输出分开；5、输出电压短路、输出电流开路具有自动保护功能，并有声光提示；6、背光式液晶显示直观明了；7、采用编程方式电表进行检验，直接显示误差并打印测试结果；8、具有除电能表外的软件修正标准表功能。四、主要技术指标：1、输出电压档：30V、100V、200V、400V、600V调节细度为0.01％，各档有20％余量；2、输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01％，各档有20％余量；3、输出频率范围：45—65Hz，调节细度0.01Hz；4、输出相位调节：0—360°，调节细度0.1°；5、相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；6、输出波形失真度：电压、电流波形失真度＜0.5％；7、直流电压与交流电压相同并增加直流75mv档；8、直流电流与交流电流相同并增加直流1mA档；9、输出直流电压、电流纹波为≤1％；10、输出电压、电流、功率稳定度为0.02％/2（分钟）；11、输出电压、电流表准确度0.1％；12、输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA；13、供电电源：220V±10％、50Hz±1％线路无突变负载；14、工作环境温度：-5℃—35℃、湿度为85％，无腐蚀性气体；15、体积：长350×宽430×高190（mm）；16、重量：25Kg

交流采样现场校验仪交流电压校准交流电压校准分为交流电压档位源（输出）满度校准和交流电压档位表（装置内部标准表）满度校准。调试员一般只需对各相超差的交流电压档位进行“表校准”。也可源、表同时校准。A 交流电压档位源校准A．1 “交流电压档位源校准”界面如图29。在这里，可通过数字键“7”选择所校的档位；数字键“8”选择所校交流电压的相别；按数字键“9”可切换到交流电压档位“表校准”。A．2 校准方法A．2．1 选择好所校的档位、相别后，按 “1”至“5”键步进，配合“6”（升/降）键调节输出电压，使外接更高等级的标准表读数为该档位的满度，误差在±0.02％之内，再按“OK”键进行确认源已调好（此时界面中“新系数”一栏中将显示新的系数）。此时若要进行该相、该档的表校准时，可按数字键“9”切换到交流电压档位“表校准”后，直接按“OK”键进行确认表已调好。A．2．2 如需校该档位其它相的源时，按数字键“8”切换到所需校的相。按本节A．2．1步骤进行校准。A．2．3 在完成该档位各相校准后，按“存储”键，界面显示“序号输入：”，如图30。不必输入数字，直接按“OK”键（此时界面中“原系数”一栏的系数将与“新系数”一栏中的系数一样）完成存储工作，也可输入数字后按“OK”键完成存储工作并方便以后查询

交流采样现场校验仪须知！ 警告 切勿在电流输出端开路状态下进行电流输出操作。切勿在电压输出端短路状态下进行电压输出操作。 在接通电源前请确认供电电压为220V。 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。 装置供电系统应可靠接地。切勿让装置内部进水。 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指标3.1 电 压3.1.1 测量范围： 60V～400V3.1.2 额定电压量程： 60V、100V、200V、400V3.1.3 准确度：3.0V～600V 误差≤±0.03％（读数）±0.02％（满度）0.05级；3.1.4 显示方式：直读、100分格两种（5 1/2显示）3.1.5 输入阻抗：R≥2MΩ3.1.6 温度系数：5℃～45℃内优于 10PPm/℃3.2 电 流3.2.1 测量范围： 1A～12A3.2.2 额定电流量程： 1A、5A、10A、CT(10A钳形互感器)3.2.3 不确定度：1A～10A误差≤±0.03％（读数）±0.02％（满度）0.05级CT误差≤±0.12％（读数）±0.08％（满度）0.2级3.2.4 显示方式：直读、100分格两种（5 1/2显示）3.2.5 输入负荷： 0.1VA3.2.6 温度系数：5℃～45℃内优于 10PPm/℃3.3 功 率3.3.1 测量范围：0.3W～4000W
