高压开关测试仪便携式故障录波仪准时交付
更新时间：2025-06-09 05:03:35 ip归属地：淮安，天气：多云，温度：22-34 浏览次数:10 公司名称： 天正华意电气设备(淮安市分公司)
以下是:江苏省淮安市高压开关测试仪便携式故障录波仪准时交付的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 产品颜色 | 白 |
| 质保时间 | 3年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 6 |
| 工作温度 | 45 |
| 范围 | 高压开关测试仪便携式故障录波仪供应范围覆盖江苏省 南京市、苏州市、连云港市、无锡市、常州市、淮安市、徐州市、盐城市、镇江市、南通市、泰州市、宿迁市、扬州市 清河区、淮阴区、清浦区、涟水县、洪泽区、盱眙县、金湖县等区域。 |
以下是:江苏省淮安市高压开关测试仪便携式故障录波仪准时交付的图文视频
【天正华意】以匠心打造多元场景产品，涵盖徐州录波分析仪、镇江配电终端检测装置、南通便携式故障录波仪、泰州TH-0301三相电力标准功率源、扬州手持式光数字测试仪、洪泽变压器变比组别测试仪、金湖电缆故障测试仪等。高压开关测试仪便携式故障录波仪准时交付,天正华意电气设备(淮安市分公司)为您提供高压开关测试仪便携式故障录波仪准时交付,联系人:杨经理,发货地:平度市平安路2号。 江苏省,淮安市 淮安市，简称“淮”，古称“淮阴”“清江浦”，江苏省辖地级市，Ⅱ型大城市。位于江苏省中北部，江淮平原东部，地处长江三角洲地区，是苏北重要中心城市 ，长三角北部现代化中心城市， 南京都市圈成员城市，淮河生态经济带首提首推城市，三线城市，坐落于古淮河与京杭大运河交点，处在中国南北分界线上，拥有中国第四大淡水湖洪泽湖。截至2023年，淮安市辖4区3县；占地面积10030平方千米 。截至2022年末，常住人口455.31万人。
为了让您更地了解我们的高压开关测试仪便携式故障录波仪准时交付，我们精心制作了产品视频。我们将带您领略产品的非凡之处，让您对它有更深入的了解和认识。
以下是:江苏淮安高压开关测试仪便携式故障录波仪准时交付的图文介绍

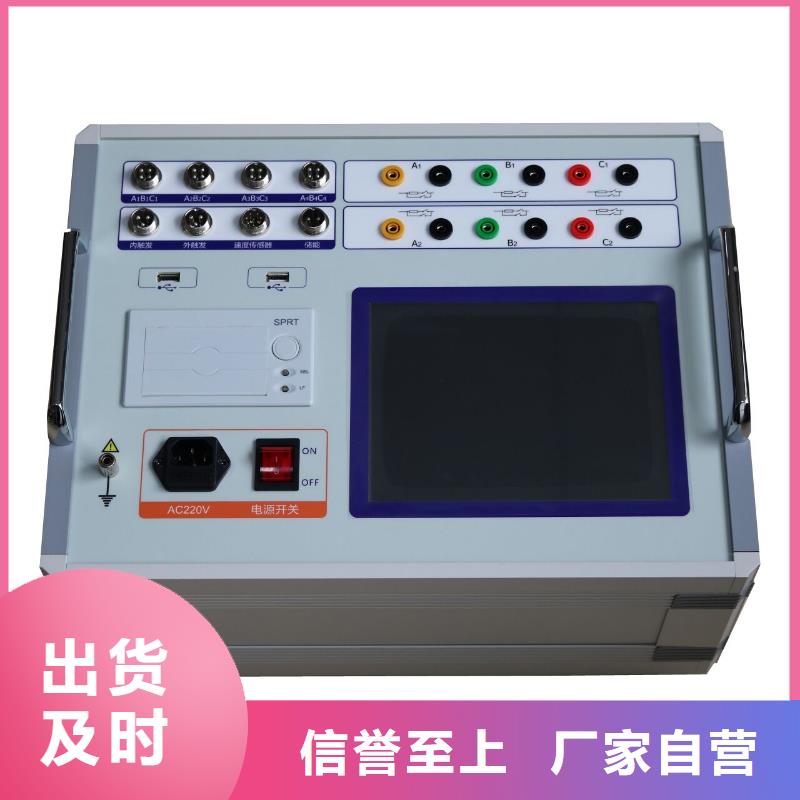

江苏淮安高压开关测试仪 、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）合闸电阻断口接线示意图：石墨断路器接线示意图：6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.高压开关控制屏内触发控制接线示意图下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。

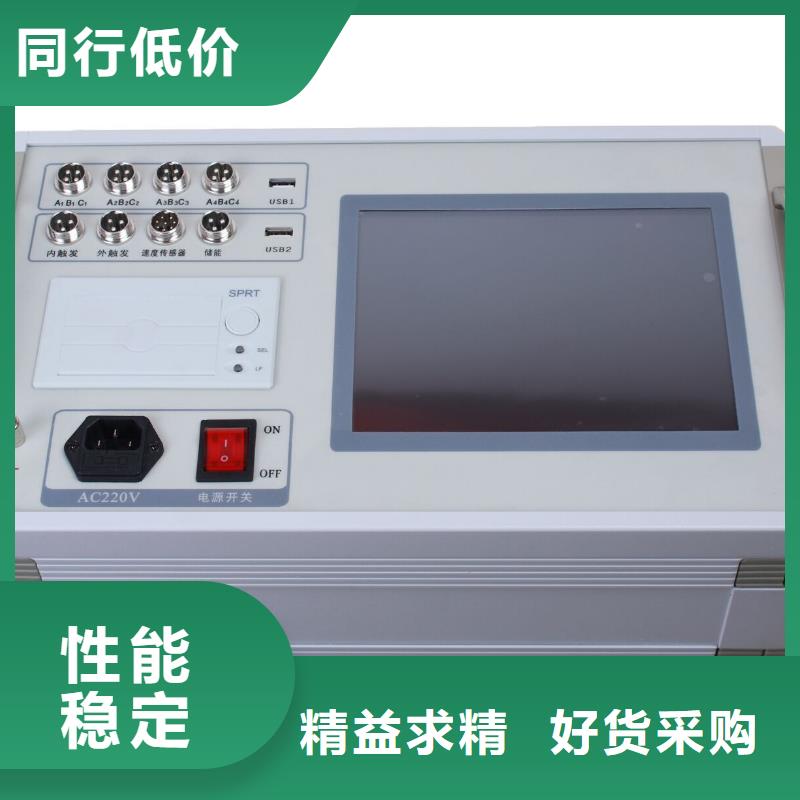

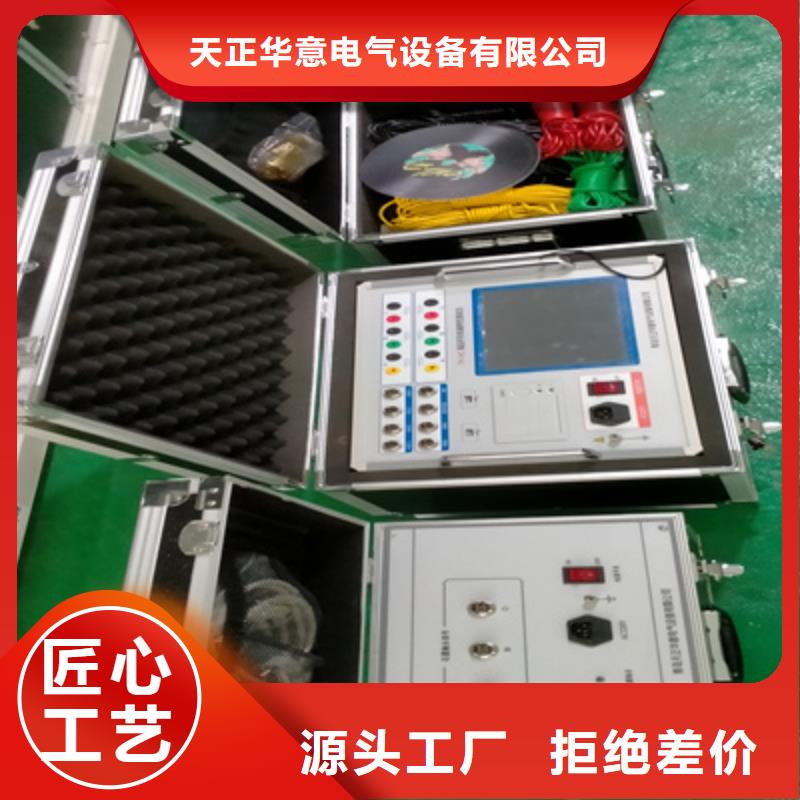

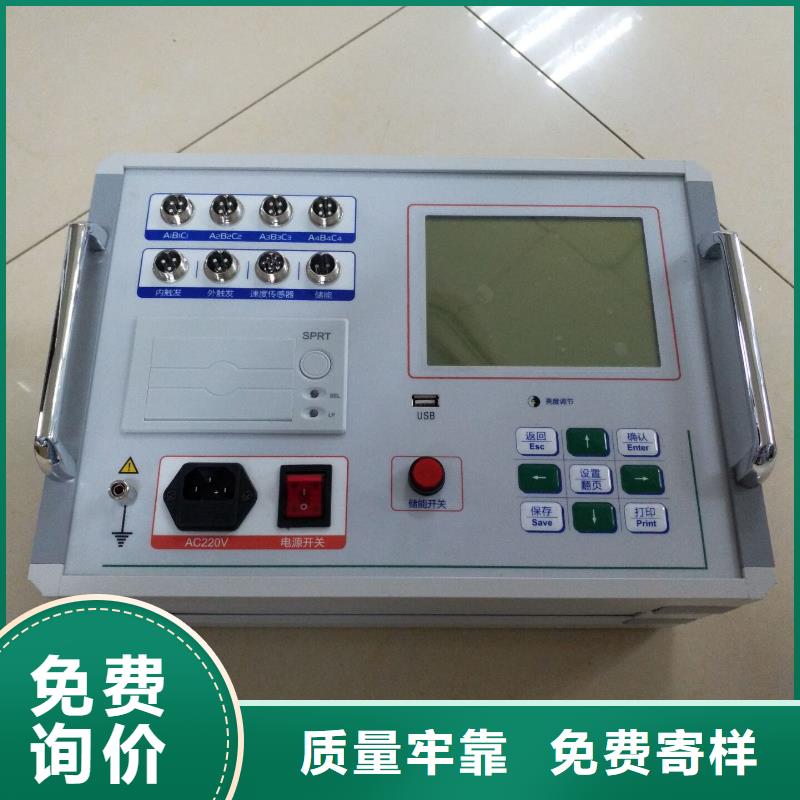

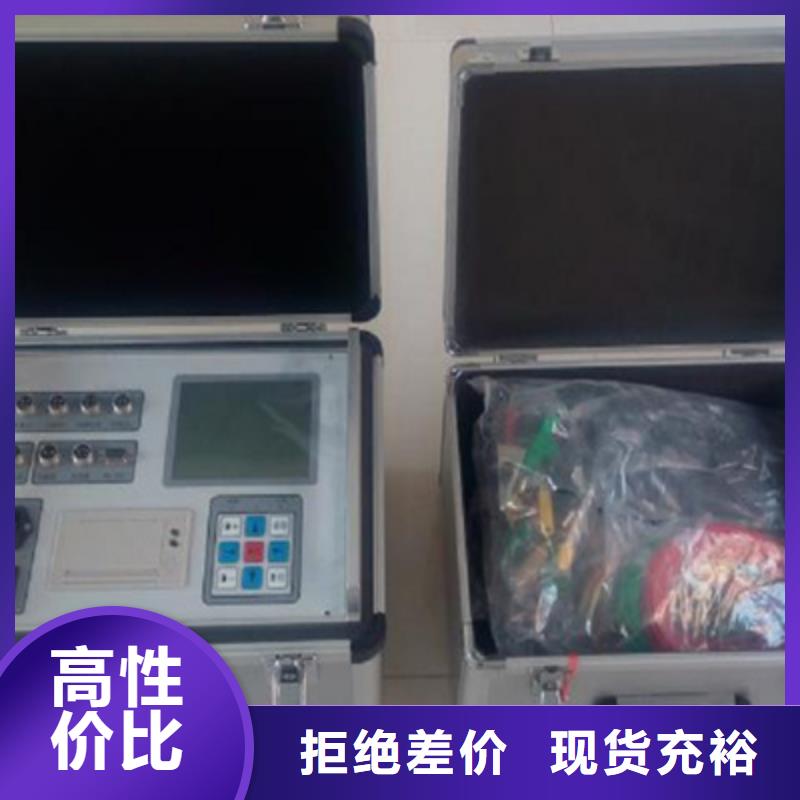

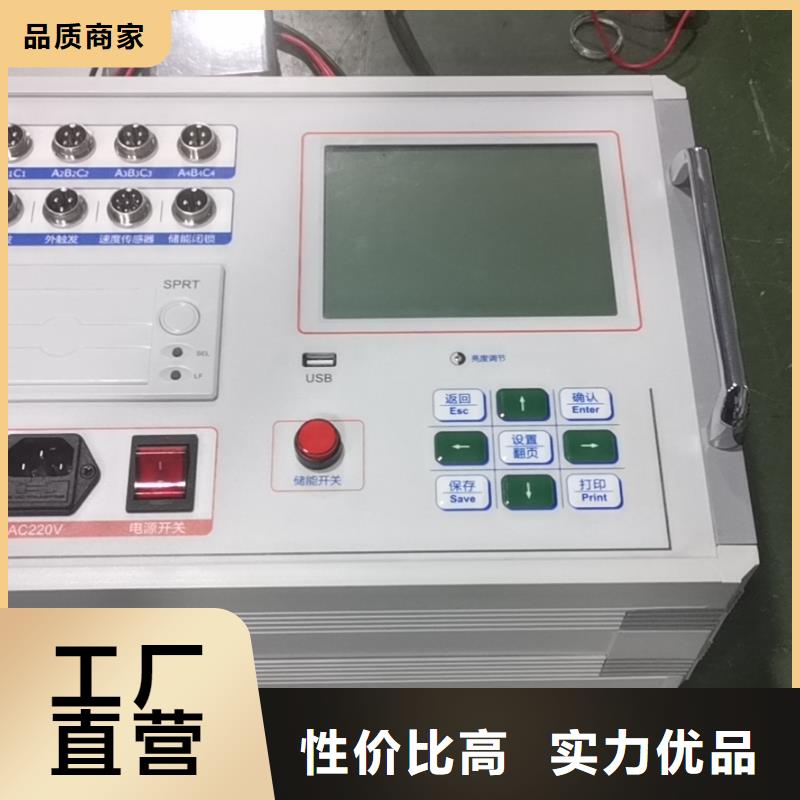

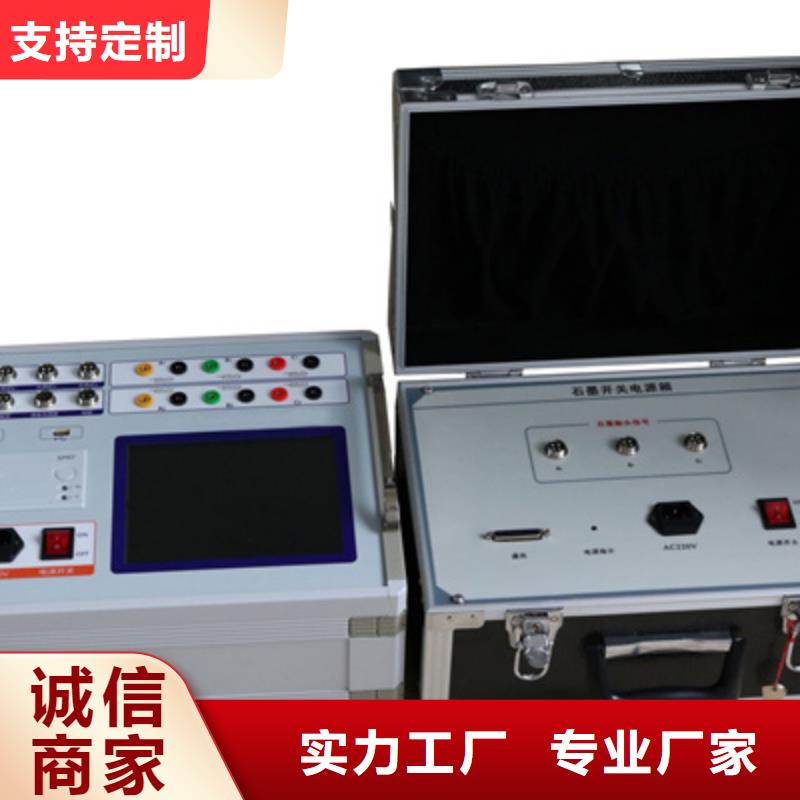

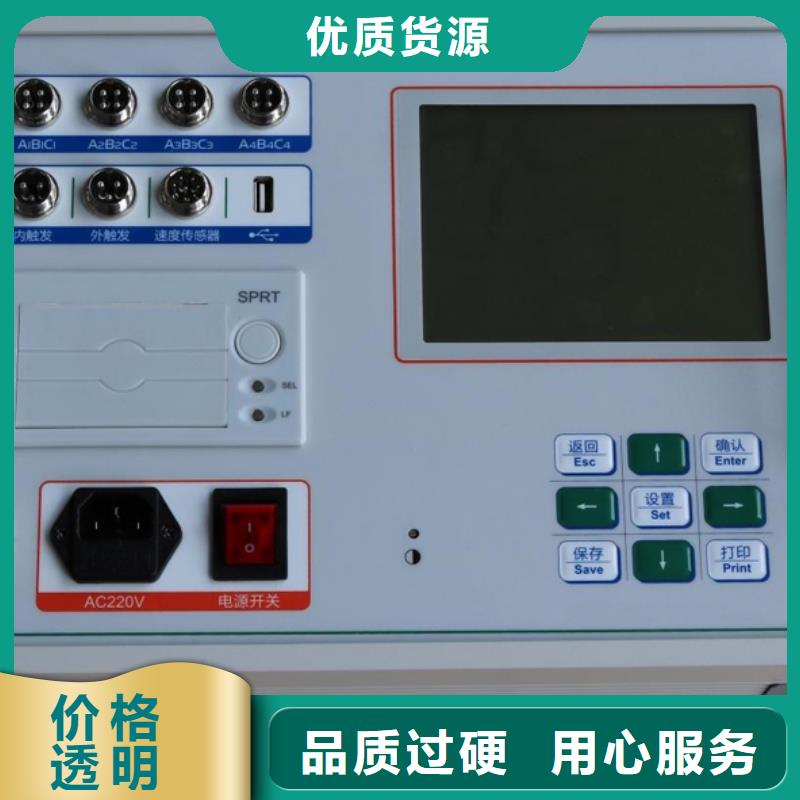

江苏淮安高压开关测试仪高压开关综合特性测试仪一、概述随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。二、仪器特点：⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。⑵、高速热敏打印机，方便现场打印测试数据。⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。⑷、配备直线传感器、旋转传感器、传感器以及支架、专用固定多功能接头，安装极为方便，简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。⑹、开关动作一次，得到所有数据及图形。⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。⑼、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3路石墨。⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。⑾、全自动电机储能、电机功率测量功能。⑿、内部抗干扰电路可满足800KV变电站内可靠使用。
江苏淮安高压开关测试仪安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。0.1mm电子尺和万向节 安装示意图360线旋转传感器安装方式：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：用连接件将角位移传感器安装在机构转轴上,再用万向节再固定。如下图：1mm直线传感器（油开关）传感器安装方法：传感器又名加速度传感器，在测量行程安装时，请吸附在断路器的动触头行程杆上，必须是直线运动，如安装在拐臂上进行旋转运转测量行程是错误的。如果是横向运动的，则把传感器固定在横杆上，但是传感器的正面要朝前进的方向。
天正华意电气设备(淮安市分公司)位于平度市平安路2号，是一家集生产、销售 智能变电站光数字测试仪于一体的专业生产厂家。多年来我公司坚持以科学的管理和严格的检验制度，确保产品的精良，并以可靠的信誉，全方面的服务，赢得了新老用户的信赖和赞誉。优良的产品来自严格的制造工艺和科学先进的测试，更依靠员工严谨的工作作风和敬业精神。天正华意电气设备(淮安市分公司)让您用优惠的价格、快捷的方式买到放心的产品。欢迎各界朋友光临。
选购高压开关测试仪便携式故障录波仪准时交付来江苏省淮安市找天正华意电气设备(淮安市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
